ПРИМЕРЫ УСТАНОВКИ ЗАЗЕМЛЕНИЙ В СХЕМАХ ЭЛЕКТРОУСТАНОВОК
Рис. 1
Рис.
2 Рис. 3

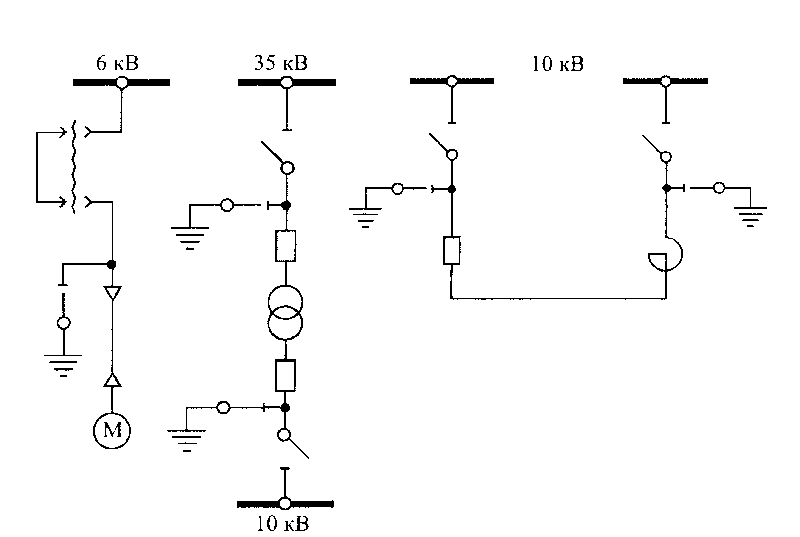

Рис. 1. Пример установки
заземления при работе на электродвигателе
Рис. 2. Пример установки заземлений
при работе на силовом двухобмоточном трансформаторе
Рис. 3. Пример установки заземлений
при работе на секционном реакторе и его выключателе
|

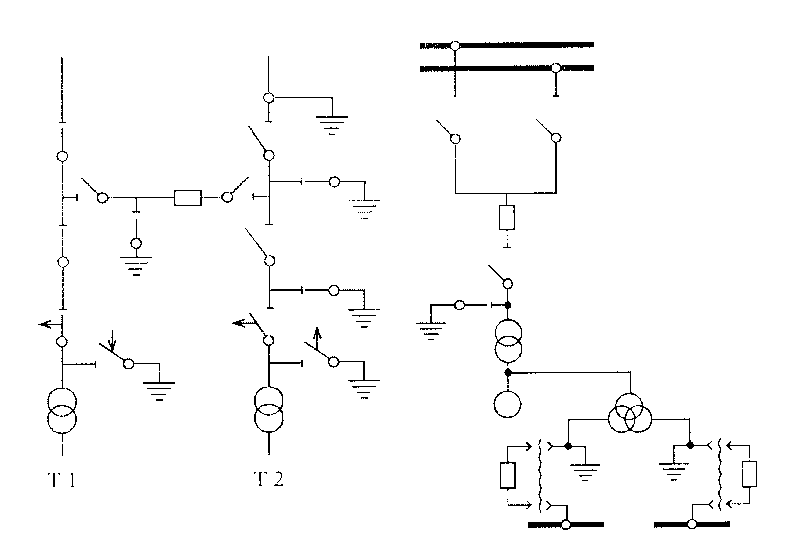

Рис. 4. Подстанция по схеме мостика. Пример установки заземлений при работе на линейном разъединителе трансформатора №2 и на выключателе перемычки |
Рис. 5. Блок генератор-трансформатор. Пример установки заземлений при работе на генераторе, блочном трансформаторе и трансформаторе собственных нужд |

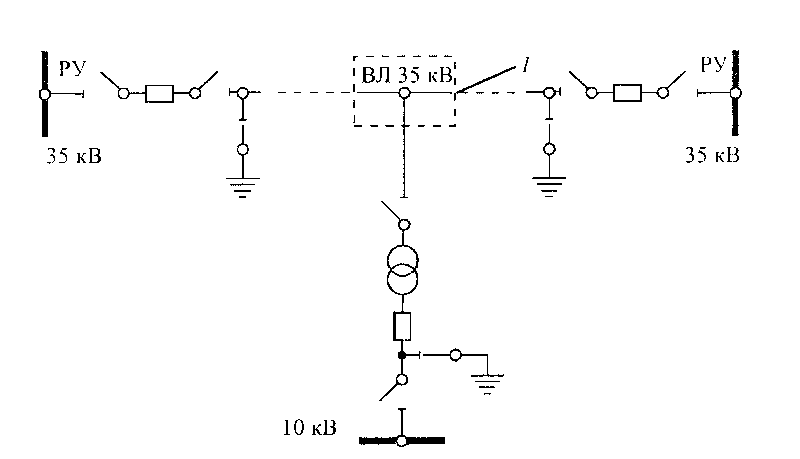

Рис. 6.1. Пример установки заземления на ВЛ 35 кВ с подстанцией на ответвлении в соответствии с п.3.6.1 настоящих Правил (заземления на рабочем месте не показаны):
1- рабочее место (участок работы)

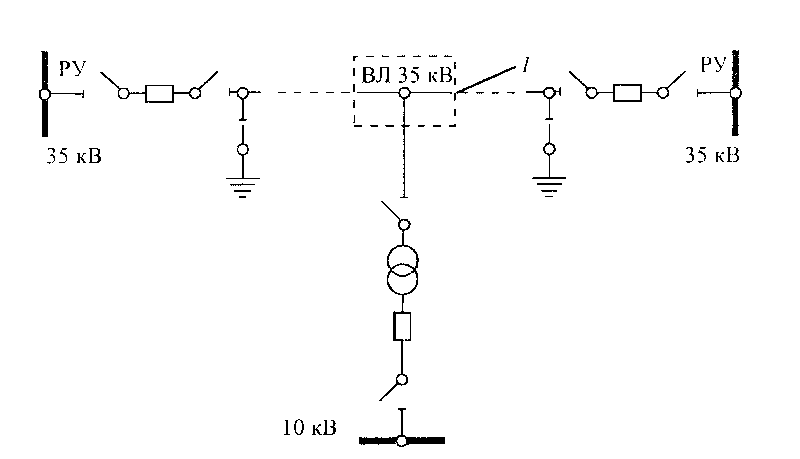

Рис. 6.2. Пример установки заземления на ВЛ 35 кВ с подстанцией на ответвлении в соответствии с п.3.6.1 настоящих Правил (заземления на рабочем месте не показаны):
1 – рабочее место (участок работы)

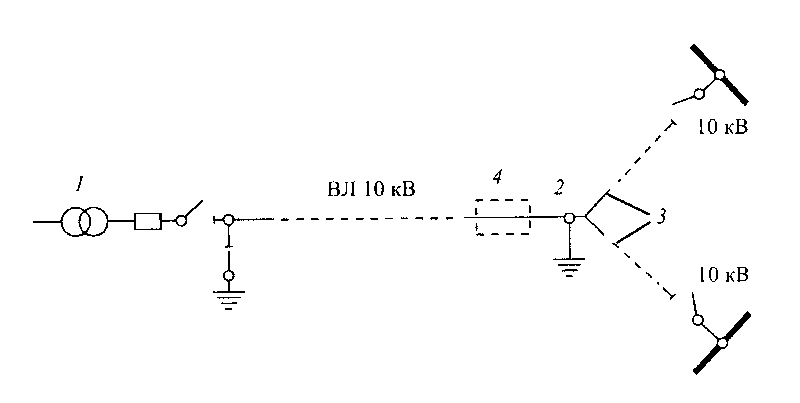

Рис. 7. Пример установки заземления на ВЛ 10 кВ. В соответствии с п.3.6.1 настоящих Правил переносное заземление установлено на опоре, оборудованной заземляющим устройством (заземления на рабочем месте не показаны):
1 – источник питания; 2 – опора; 3 – ответвления; 4 – рабочее место (участок работы)

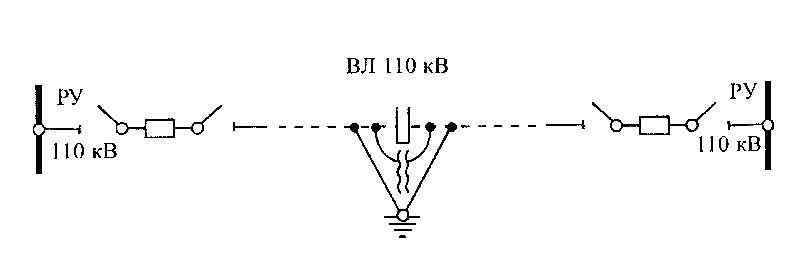

Рис. 8. Пример установки заземлений при соединении (разрыве) петель на анкерной опоре ВЛ под наведенным напряжением в соответствии с п. 4.15.44 настоящих Правил
