ПТЭЭП
Приложение 5
ХАРАКТЕРИСТИКА ВЗРЫВОНЕПРОНИЦАЕМЫХ СОЕДИНЕНИЙ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ
Таблица П5.1
Параметры взрывонепроницаемых соединений электрооборудования 1, 2, 3-й категорий по ПИВРЭ (ПИВЭ)
Вид взрыво-непроницаемого соединения |
Свободный объем оболочки, см3 |
1-я категория |
2-я категория |
3-я категория |
||||||
Длина щели L1, мм |
Длина щели до отвер-стия под болт L2, мм |
Ширина щели* W1 и Wd, мм |
Длина щели L1, мм |
Длина щели до отвер-стия под болт L2, мм |
Ширина щели* W1 и Wd, мм |
Длина щели L1, мм |
Длина щели до отвер-стия под болт L2, мм |
Ширина щели* W1 и Wd, мм |
||
Неподвижные взрыво-непроница-емые соединения (рис. П5.1 и П5.2) |
До 200 |
5 |
5 |
0,5 |
5 |
5 |
0,3 |
5 |
5 |
0,2 |
От 200 до 500 |
8 |
5 |
0,5 |
8 |
5 |
0,3 |
8 |
5 |
0,2 |
|
От 500 до 2000 |
15 |
8 |
0,5 |
15 |
8 |
0,3 |
15 |
8 |
0,2 |
|
Свыше 2000 |
25 |
10 |
0,5 |
25 |
10 |
0,3 |
25 |
10 |
0,2 |
|
Соединения подвижных сопряжений (рис. П5.3) |
От 500 до 2000 |
15 |
- |
0,5 |
15 |
- |
0,4 |
15 |
- |
0,3 |
Свыше 2000 |
25 |
- |
0,6 |
25 |
- |
0,4 |
25 |
- |
0,3 |
|
40 |
- |
0,75 |
40 |
- |
0,5 |
40 |
- |
0,4 |
||
Соединения тяг управления и валиков (рис. П5.4) |
До 200 |
10 |
- |
0,25 |
10 |
- |
0,25 |
10 |
- |
0,15 |
От 200 до 500 |
15 |
- |
0,25 |
15 |
- |
0,25 |
15 |
- |
0,15 |
|
От 500 до 2000 |
15 |
- |
0,25 |
15 |
- |
0,25 |
15 |
- |
0,15 |
|
Свыше 2000 |
25 |
- |
0,15 |
25 |
- |
0,25 |
25 |
- |
0,15 |
|
_____________
* В ПИВРЭ ширина щели обозначена S1 и Sd.
Рис. П5.5 - П5.7 - Цилиндрические взрывонепроницаемые соединения для электрооборудования подгруппы IIС
 |
 |
Рис. П5.1 |
Рис. П5.2 |
 |
 |

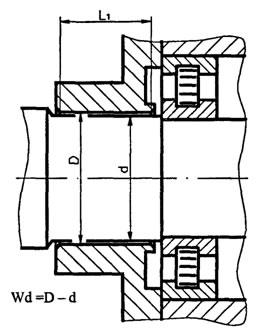

Рис. П5.3 |

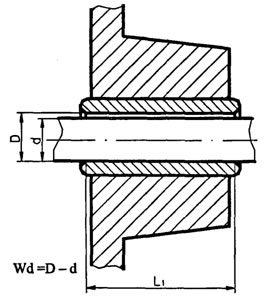

Рис. П5.4 |
