Подключение трехфазного счетчика Меркурий 230

Про подключение трехфазного счетчика написано уже достаточно много, однако очень редко встречается информация о порядке чередования фаз при подключении. Честно говоря, с этой проблемой я столкнулся совсем недавно, как то не встречалась в работе ранее. Началось все с предписания инспектора энергосбыта, в котором выявлен обратный порядок чередования фаз в схеме включения счетчика.

Для начала следует сказать, что существует прямая или обратная последовательность фаз:
АВС, ВСА, САВ - это прямая последовательность фаз;
АСВ, СВА, ВАС – обратные последовательность фаз.
Характеристики счетчиков электроэнергии в документации приведены для прямой последовательности фаз, поверка осуществляется при подключении с прямой последовательностью фаз, схемы подключения приведены для аналогичной очередности, соответственно правильность учета может быть только при подключении с прямой последовательностью.

В процессе изучения проблемы выяснилось, что при неправильном чередовании фаз у трехфазных индукционных счетчиков начинается самоход ввиду того, что вихревые токи в диске создаваемые рабочим магнитным потоком параллельной обмотки каждого элемента счетчика распространяясь по диску попадают в область рабочего магнитного потока параллельной обмотки другого элемента и взаимодействуют с ним. В результате этих взаимодействий возникает дополнительный вращающий момент, направление которого зависит от чередования фаз.
В современных электронных счетчиках этот момент может быть исключен. Например в счетчике Меркурий 230  можно запрограммировать в режим суммирования фаз «по модулю», что позволяет предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика (из паспорта Меркурий 230).

Теперь о подключении. Для правильного подключения трехфазного счетчика нам понадобится указатель последовательности чередования фаз, например УПФ-800.

Внешний вид указателя УПФ-800.

Передняя панель указателя УПФ-800.

Подключив счетчик согласно схемы присоединения (указана в документации к прибору учета), например с трансформаторами тока, необходимо проверить последовательность чередования фаз. Для этого щупы прибора подключаем к клеммам 10, 12, 14 (см. схему) счетчика.

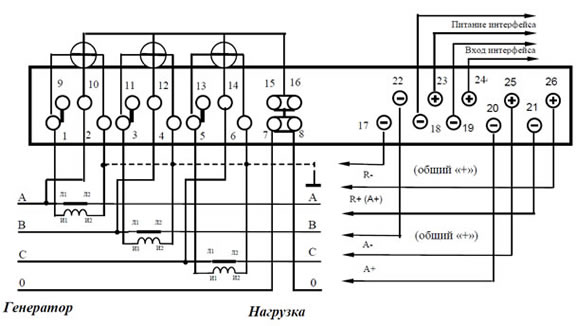

Схема подключения счётчика с помощью трёх трансформаторов тока.

Если на приборе высветиться прямая последовательность фаз – все правильно, если обратная – необходимо поменять местами любые два провода (в нашем случае на клеммах 10, 12. 14). Если счетчик подключен с трансформаторами тока, то при смене последовательности фаз не забудьте переключить провода с трансформаторов тока соответственно. Для убедительности подключите еще раз прибор и убедитесь в правильности подключения счетчика.

Если у вас Меркурий 230, то можно обойтись без указателя последовательности фаз. При подключенном счетчике нажмите на кнопку «» и удерживая ее более 3 секунд переключите счетчик в режим отображения углов между фазами. Если углы между фазами более 120 градусов (например 120, 240, 240), то счетчик подключен с обратной последовательностью фаз и нужно переключить. Подробнее как перевести счетчик в режим отображения углов между фазами – написано в руководстве к счетчику.

Рекомендую учесть эту особенность трехфазного учета при подключении счетчика во избежание дальнейших трудностей.
