Схема подключения электросчетчика Меркурий 230

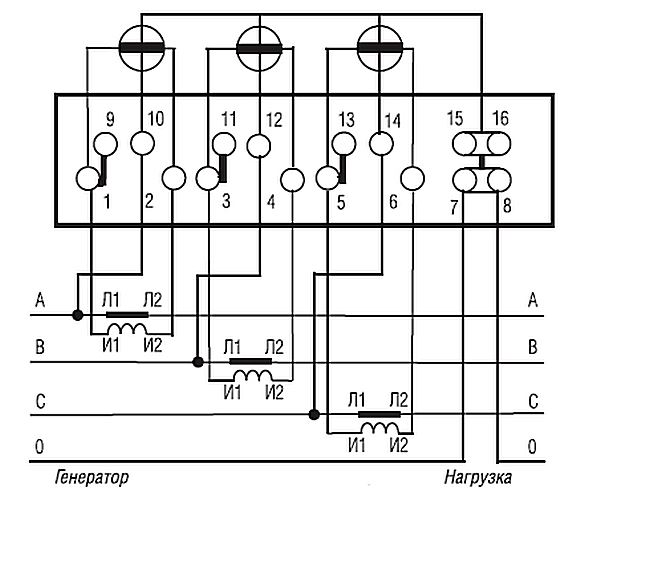

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока

Схема подключения электросчетчика Меркурий 230

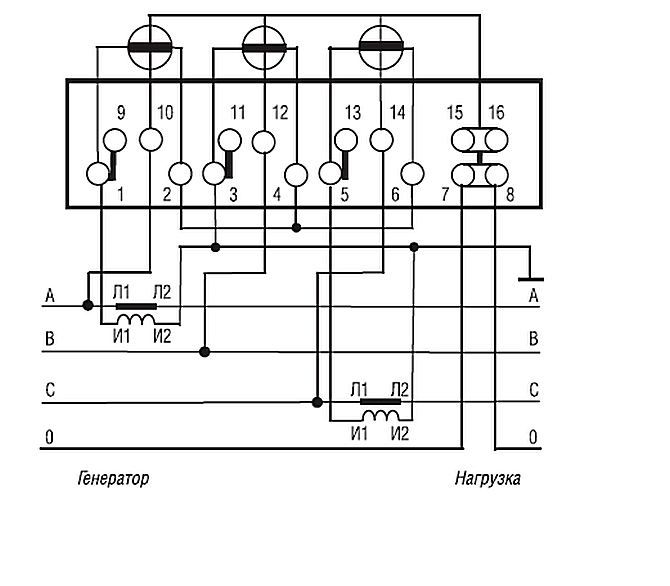

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока

Схема подключения электросчетчика Меркурий 230

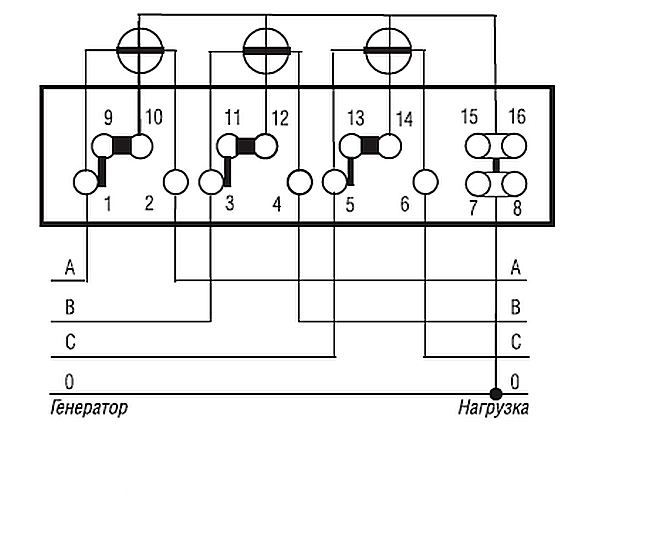

Схема непосредственного подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2

Схема подключения электросчетчика Меркурий 230

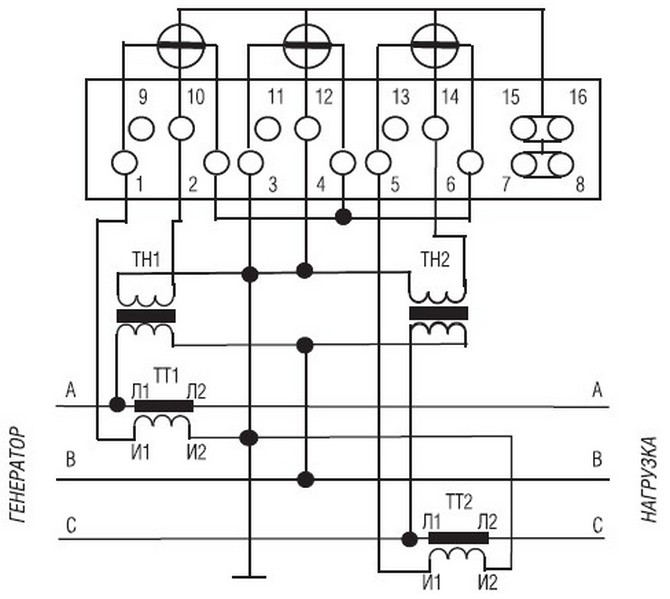

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.

Схема подключения электросчетчика Меркурий 230

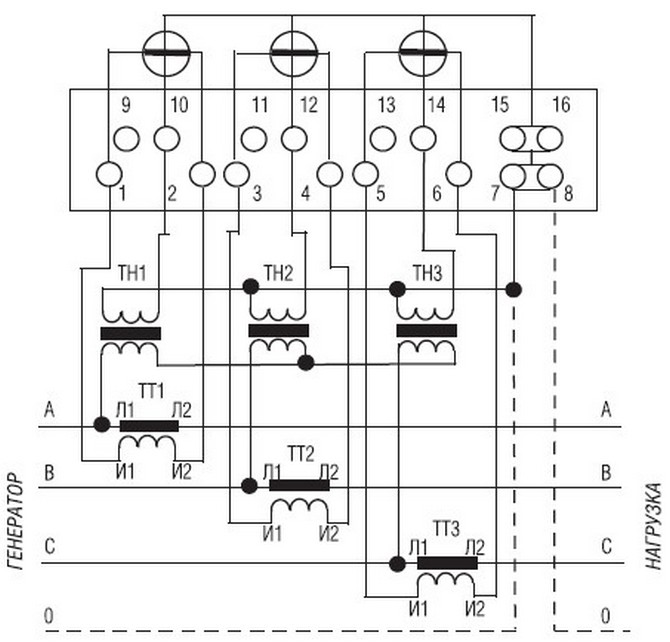

Схема подключения счетчика Меркурий 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

Схема подключения электросчетчика Меркурий 230

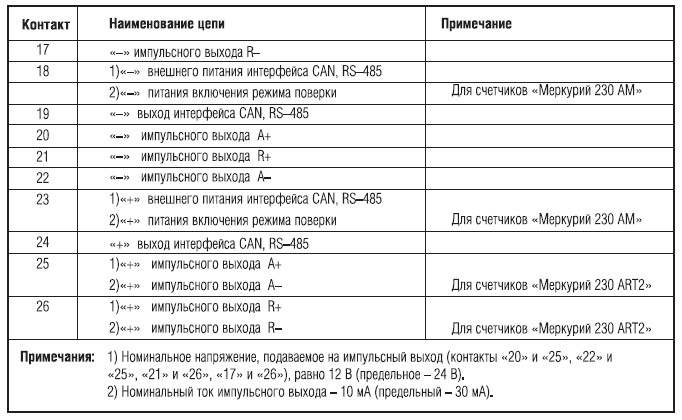

Назначение зажимов вспомогательных цепей счетчиков Меркурий 230

Назначение зажимов вспомогательных цепей счетчиков Меркурий 230
