Схема подключения 3х фазного счетчика

Общие указания и порядок установки счетчиков:
Счетчики могут применяться только для стационарного монтажа в закрытых, легко доступных помещениях, не имеющих агрессивных паров и газов.
Монтировать счетчики необходимо на стенах или щитах, не подверженных вибрации. Рекомендуемая высота от пола 1,4 - 1,7 м.
В помещениях, где возможны загрязнения и механические повреждения, монтаж счетчиков осуществляется в предохранительных шкафах.
Крепить счетчик тремя винтами (отклонение от вертикального положения не более 1°).
Включать счетчики необходимо в полном соответствии с их номинальными данными и разметкой обмоток, имеющейся как на зажимной коробке, так и на схеме, расположенной на внутренней стороне крышки зажимной коробки, а также соблюдать задаваемую последовательность фаз (схема включения счетчика приведена ниже).
При монтаже следует особо обеспечить надежный контакт подсоединяемых проводов и соединений между последовательными и параллельными цепями счетчика (в зажимной коробке).
Монтаж, демонтаж, ремонт, поверка и клеймение счетчика должны производиться только специально уполномоченными организациями и лицами.
Для трансформаторных счетчиков на добавочном щитке, прикрепленном к лицевой стороне крышки клеммной колодки счетчика, при установке счетчика в эксплуатацию наносят коэффициенты трансформации по току и (или) напряжению измерительных трансформаторов, в комплекте с которыми счетчик должен работать, а также наносится коэффициент К=Кнапр*Кток, равный произведению коэффициентов измерительных трансформаторов напряжения и тока, на который нужно умножить показания счетного механизма, чтобы получить истинную учтенную счетчиком электроэнергию. При использовании только трансформаторов тока коэффициент по напряжению Кнапр = 1. Нанесение коэффициентов и опломбирование крышки осуществляется организациями и лицами, имеющими на это полномочия.
Счетчики реактивной энергии изготавливаются со стопором обратного хода. По требованию заказчика со стопором могут изготавливаться счетчики активной энергии. Наличие стопора обратного хода на счетчике указывается на щитке счетного механизма знакомстопорпо ГОСТ 25372-95.
На щитке счетчика указаны номинальный и максимальный токи счетчика, напрмер: 10 - 40А, где 10А - номинальный, 40А - максимальный токи счетчика. Для трансформаторных счетчиков указан только номинальный ток.
Наличие показаний на счетном механизме в момент покупки является следствием регулировки и поверки счетчика на заводе, а не свидетельством его эксплуатации.
Не допускать коротких замыканий в сети, перегрузок по току выше 200% номинального для трансформаторных счетчиков, а для счетчиков непосредственного включения - значений тока выше максимального, указанного на щитке. Нарушения ведут к появлению дополнительной погрешности, а значительные – к отказу счетчика.
Запрещается помещать на счетчик посторонние предметы, ударять и бросать счетчик.
При проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться требования "Правил Техники Безопасности при эксплуатации электроустановок потребителей".

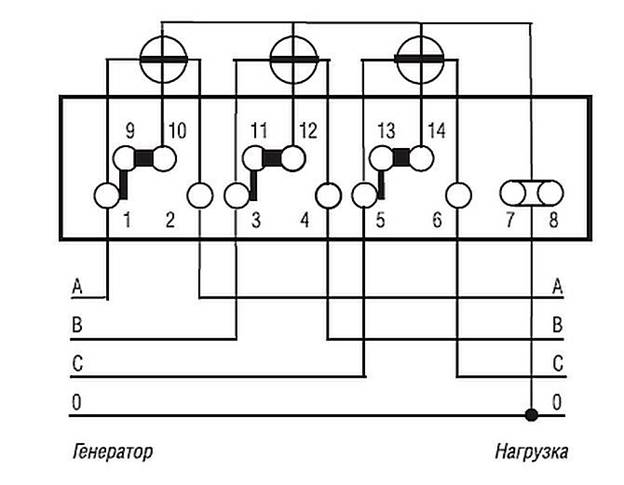

Схема непосредственного подключения счетчика
Схема подключения 3х фазного счетчика

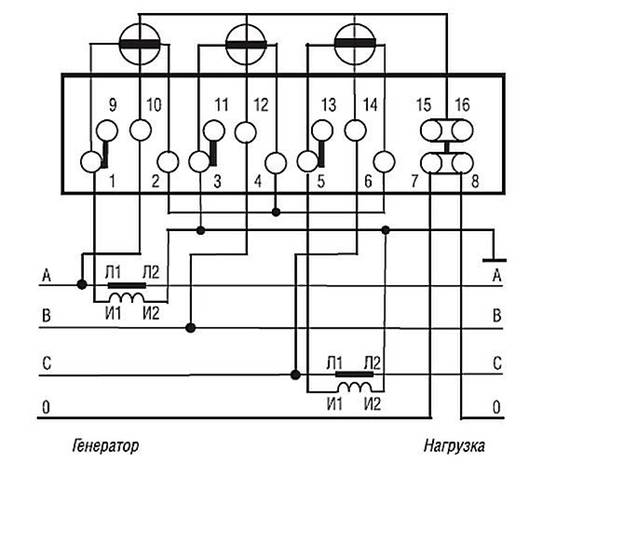

Схема подключения счетчика с помощью двух трансформаторов токаСхема подключения 3х фазного счетчика

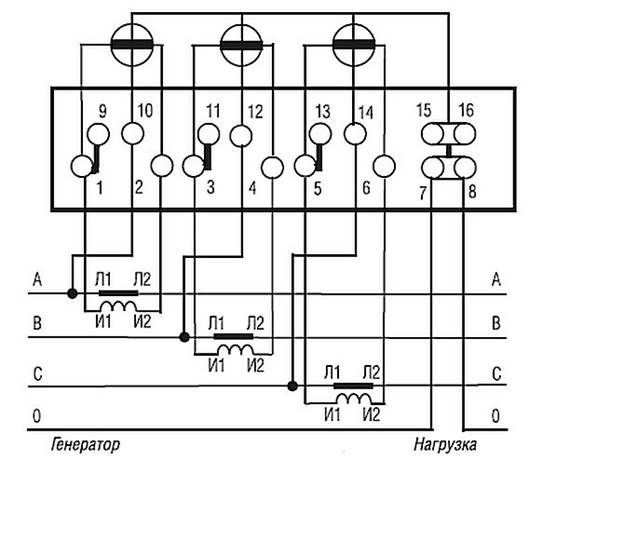

Схема подключения счетчика с помощью трех трансформаторов токаСхема подключения 3х фазного счетчика
Согласно требованиям правил устройств электроустановок: "на вновь устанавливаемых однофазных счетчиках должны быть пломбы государственной поверки с давностью не более 2 лет, а на трехфазных счетчиках - с давностью не более 12 месяцев".
Это прежде всего говорит о том, что на приобретаемом вами электросчетчике уже должны стоять две пломбы (на электронном счетчике может устанавливаться одна пломба). Наличие этих пломб вы и должны проверить. Ставятся они чаще на винтах, крепящих кожух электросчетчика, и бывают двух видов: наружные или внутренние. Наружные пломбы выполняются из свинца, реже из пластика, зажаты на проволоке, продетой через винт либо проушину.
Наружная пломба госповерки
Внутренние пломбы представляют собой залитую в винтовое углубление мастику черного или красного цвета, иногда покрытую серебрянкой.
Внутренняя пломба госповерки
Все пломбы должны иметь четкий оттиск и не иметь механических повреждений, на что следует обратить особое внимание при покупке. Дубликат оттиска госповерителя в виде печати обычно проставляется на последних страницах паспорта электросчетчика.

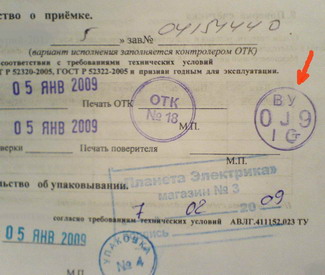

Печать госповерителя в паспорте счетчика
На оттиске пломб указан год поверки электросчетчика, а вернее две последние цифры года и атрибуты госповерителя в мелком масштабе между цифрами. На пломбах наружного исполнения, ко всему этому, с обратной стороны добавляется квартал года поверки, напечатанный римскими цифрами. Поэтому, посмотрев год поверки счетчика на пломбах, вам нужно убедиться, что он не просрочен, то есть прошло не более двух лет для однофазного счетчика и не более 12 месяцев для трехфазного.
Также часто бывает, что на счетчике установлены две пломбы, но одна имеет оттиск госповерителя, а другая оттиск ОТК завода-изготовителя, что считается вполне допустимым. А вот если обе пломбы имеют оттиск ОТК, либо вообще не понятно какой, то такой электросчетчик покупать не следует, так как прежде чем его установить, вам придется сносить его в центр стандартизации и метрологии для поверки и соответственно заплатить дополнительные деньги. То же самое вам придется сделать, если вы купите счетчик с просроченными пломбами госповерителя. Это все, что касается пломб.
