Тиристор в цепи переменного тока

При включении тиристора в цепь переменного тока возможно осуществление следующих операций:

Так как тиристорный ключ способен проводить электрический ток только в одном направлении, то для использования тиристоров на переменном токе применяется их встречно-параллельное включение (рис. 16,а).

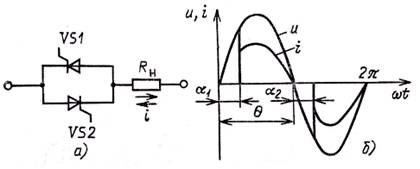

Рис. 16. Встречно-параллельное включение тиристоров (а) и форма тока при активной нагрузке (б).



Среднее и действующее значения тока варьируются за счёт изменения момента подачи на тиристоры VS1 иVS2 открывающих сигналов, т.е. за счёт изменения  угла и(рис. 16,б). Значения этого угла для тиристоров VS1 иVS2 при регулировании изменяется одновременно при помощи системы управления.

Уголназывается углом управления или углом отпирания тиристора.

Наиболее широкое применение в силовых электронных аппаратах получили фазовое (рис. 17,а, б) и широтно-импульсное управление тиристорами (рис. 17, в).

Рис. 17. Вид напряжения на нагрузке при:

а) – фазовом управлении тиристором;

б) – фазовом управлении тиристором с принудительной коммутацией;

в) – широтно-импульсном управлении тиристором.



При фазовом методе управления тиристором с принудительной коммутацией регулирование тока нагрузки возможно как за счёт изменения угла , так и угла . Искусственная коммутация () осуществляется с помощью специальных узлов или при использовании полностью управляемых (запираемых) тиристоров.

При широтно-импульсном управлении (широтно-импульсной модуляции – ШИМ) в течение времени Тоткр на тиристоры подан управляющий сигнал, они открыты и к нагрузке приложено напряжение Uн . В течение времени Тзакр управляющий сигнал отсутствует и тиристоры находятся в непроводящем состоянии. Действующее значение тока в нагрузке





Где

Iн.м. – ток нагрузки при Тзакр = 0.



Кривая тока в нагрузке при фазовом управлении тиристорами несинусоидальна, что вызывает искажение формы напряжения питающей сети и нарушения в работе потребителей, чувствительных к высокочастотным помехам – возникает так называемая электромагнитная несовместимость.
