Электромагниты соленоиды

В предыдущем параграфе мы изучали магнитные поля прямых проводников. Рассмотрим теперь проводник, свёрнутый в виде спирали, по которому идёт ток – соленоид (греч. «солен» – трубка). Расположим вдоль его оси лист картона и посыплем его железными опилками. На рисунке отчётливо видно, что опилки выстроились в виде замкнутых линий, наиболее часто расположенных внутри витков соленоида. Следовательно, магнитное поле внутри соленоида сильнее, чем вне его.




Электромагниты соленоиды

Намотаем теперь проволочную спираль на каркасе, располагая витки вплотную друг к другу – мы получим катушку (см. рисунки ниже). Включим ток и поднесём к катушке мелкие гвоздики – часть из них примагнитится. Если в неё вставить железный или стальной стержень –сердечник, то примагнитится заметно больше гвоздиков. Другими словами, происходит усиление магнитного поля.

Электромагниты соленоиды



Катушка из изолированной проволоки с железным сердечником внутри называетсяэлектромагнитом. При прочих равных условиях магнитное поле электромагнита всегда сильнее магнитного поля соленоида или катушки без сердечника.
Объясним усиление магнитного поля. Сначала ток намагничивает сердечник. Намагнитившись, он создаёт собственное поле, которое, складываясь с полем соленоида, образует новое, более сильное поле. Об этом мы судим по количеству притянувшихся гвоздиков.
Рассмотрим другие причины, влияющие на силу магнитного действия электромагнита. Вспомним, что для наблюдения силовых линий поля прямого проводника (см. § 10-а) мы использовали ток силой 5–10 А. При меньшей силе тока опилки будут плохо намагничиваться, и картинка получится нечёткой. Следовательно, магнитное поле электромагнита усиливается при увеличении силы тока в его проводнике.
Кроме того, при одной и той же силе тока поле электромагнита можно усилить, увеличив число витков проводника в его обмотке. Это объясняется тем, что магнитные поля, создаваемые каждым из витков, накладываются друг на друга и тем самым образуют новое, более сильное магнитное поле.
Познакомимся с ещё одним свойством электромагнита или соленоида – запасать электроэнергию. Проделаем опыт (см. схему). Две одинаковые лампы подключены параллельно к источнику тока. Верхняя лампа – через реостат, а нижняя – через электромагнит или соленоид. У них есть общее название –катушка индуктивности.




Электромагниты соленоиды

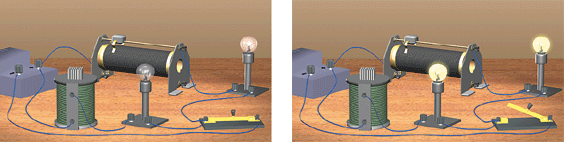

При замыкании выключателя лампа, соединённая с катушкой индуктивности, загорается позже, чем лампа, соединённая с реостатом (левый рисунок). Теперь разомкнём выключатель. В этот момент обе лампы не погаснут, а вспыхнут ещё ярче, правда, на очень короткое время (правый рисунок).
Более позднее загорание ближней к нам лампы объясняется так. При включении тока его энергия идёт не только на нагревание спирали лампы, но и на создание магнитного поля вокруг электромагнита. Однако по прошествии некоторого времени энергия тока будет целиком превращаться в теплоту, разогревая спираль лампочки настолько, что она начинает светиться.
Электромагниты соленоиды
При размыкании цепи ток в нижнем её проводе прекращается, и с этого момента реостат, катушка индуктивности и обе лампочки оказываются соединёнными друг с другом последовательно (мы это показали красным цветом на схеме). Поскольку лампочки кратковременно ярко вспыхнули, значит, в красной части цепи ненадолго возник источник тока. В его роли выступила катушка индуктивности. Магнитное поле вокруг неё стало исчезать, передавая свою энергию электронам в проводе, поэтому они приходят в движение. Это значит, что катушка становится источником тока.
