Передача электроэнергии на расстояние

Известно, что крупные теплоэлектростанции строят вблизи угольных месторождений или крупных газопроводов, гидроэлектростанции возводят на крупных реках, а атомные электростанции – не ближе 30–50 км от больших городов, где расположены основные потребители электроэнергии. Другими словами, электроэнергия производится вдали от мест её потребления. Следовательно, она должна быть передана к местам её потребления, для чего служат линии электропередачи (ЛЭП).
Передача электроэнергии на расстояние
А знаете ли вы, что при типичной мощности генератора электростанции 500 МВт и напряжении 10 кВ сила тока в проводах составляет 50 тысяч ампер? Такой ток, согласно закону Джоуля-Ленца, при сопротивлении линии электропередачи всего 1 Ом ежесекундно будет выделять столько же теплоты, сколько миллион электрочайников, включённых одновременно!
По закону Джоуля-Ленца Q = I2Rt существуют две возможности для снижения потерь электроэнергии: уменьшить сопротивление линии электропередачи (R) или уменьшить в ней силу тока (I).
Рассмотрим первую возможность. Для уменьшения сопротивления нужно либо уменьшить длину проводов (и энергия не дойдёт до потребителя), либо увеличить их толщину (и тогда они станут тяжёлыми и могут обломить опоры). Как видите, первая возможность невыполнима на практике.
Рассмотрим теперь вторую возможность. При изучении трансформатора (см. § 10-з) мы отметили, что трансформатор повышает напряжение, одновременно понижая силу тока в такое же число раз. Поэтому, прежде чем ток от генератора попадает в линию электропередачи, он трансформируется (преобразовывается) в ток высокого напряжения. Повысив напряжение с 10 кВ до 1000 кВ, то есть в 100 раз, мы в такое же число раз понизим силу тока. Согласно закону Джоуля-Ленца, количество теплоты, бесполезно выделяющейся в проводах, уменьшится в 100·100 раз, то есть сразу в 10 000 раз.

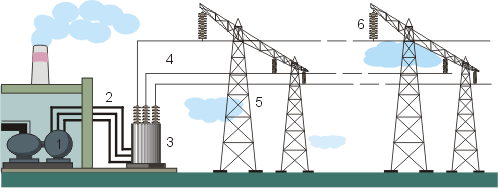

На рисунке на предыдущей странице показано, что электроэнергия, выработанная генератором 1, по толстым проводам 2 поступает на трансформатор 3. После повышения напряжения ток передаётся потребителям по сравнительно тонким проводам 4. Для этого используют специальные прочные опоры 5 с гирляндами изоляторов 6.
Передача электроэнергии на расстояние

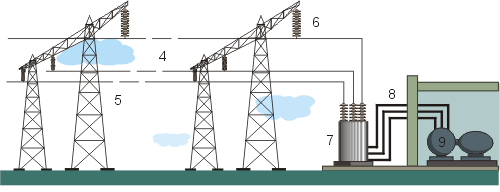

Когда электроэнергия доходит по проводам 4 до места потребления, применяют понижающий трансформатор 7, от которого энергия поступает к потребителям 9. Энергия может поступать и к другим трансформаторам, понижающим напряжение ещё сильнее.
Передача электроэнергии на расстояние
Как правило, энергия, подающаяся в город по высоковольтной линии, проходит через три-четыре понижающих трансформатора. Они понижают напряжение каскадно, чтобы получались различные напряжения, необходимые как промышленным, так и бытовым потребителям. Это условно показано на схеме.
