Физика. Электрические цепи

В предыдущей теме мы познакомились с разнообразными источниками электроэнергии (источниками тока). Наряду с ними существуют различныепотребители электроэнергии: лампы, пылесосы, компьютеры и многие другие. Чтобы электроэнергию доставить от источника до потребителя, необходимы соединительные проводники, а чтобы её поступлением можно было управлять, нужны коммутационные устройства: рубильники, выключатели, клеммы, розетки, вилки и др.

Физика. Электрические цепи



В физике источник электроэнергии и её потребители, соединённые проводниками, называют электрической цепью. На рисунке вы видите цепь для наблюдения теплового, химического и магнитного действий тока одновременно.

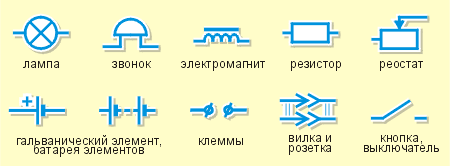

В дальнейшем нам придётся использовать много электроприборов, соединяя их в разнообразные цепи. Чтобы лучше их понимать, мы будем использовать схематичные рисунки цепей – электрические схемы. На них каждое устройство изображается в виде условного обозначения. Вот некоторые:
Физика. Электрические цепи
Кроме изображённых на рисунке, существуют и другие обозначения. С ними мы будем знакомиться по мере необходимости.

Физика. Электрические цепи



На рисунке вверху вы видите электрическую цепь, а слева – схему этой цепи. На ней присутствуют: лампа, сосуд с электродами, электромагнит, выключатель и пара клемм, к которым будет подключён источник тока.



Страница обновлена: 27.09.2016
