Батарея гальванических элементов

Гальванический элемент – это химический источник электрического тока, основанный на взаимодействии двух металлов и/или их оксидов в электролите, названный в честь итальянского учёного Луиджи Гальвани.


      Батарея гальванических элементов

Самый первый гальванический элемент (химический источник тока) был изобретён итальянским учёным Алессандро Вольта в 1800 году (см. рисунок). Это был сосуд с солёной водой с опущенными в него цинковой и медной пластинками, между которыми возникало напряжение около 1 В, если пользоваться современными терминами (поскольку в то время напряжение ещё не умели измерять). Электрод, приобретающий «–» заряд, называется анодом, а приобретающий «+» заряд, называется катодом.


Батарея гальванических элементов

Позднее учёный собрал батарею из медно-цинковых элементов, которая впоследствии была названа Вольтовым столбом (см. рисунок). Он представлял собой несколько десяткой цинковых и медных кружков, сложенных попарно и разделённых сукном, пропитанным кислотой. Это изобретение впоследствии использовали другие учёные в своих исследованиях. Так, например, в 1802 году русский академик В. В. Петров сконструировал гигантскую батарею из 2100 элементов, которая создавала напряжение около 2500 вольт и использовалась для получения мощной электрической дуги, которая создавала столь высокую температуру, что могла плавить металлы.


Батарея гальванических элементов

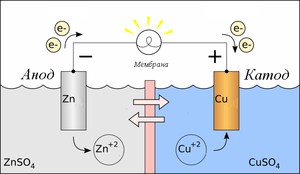

Существуют гальванические элементы и других конструкций. Рассмотрим ещё один медно-цинковый гальванический элемент, но работающий за счет энергии химической реакции между цинком и раствором сульфата меди (элемент Якоби-Даниэля). Этот элемент состоит из медной пластины, погруженной в раствор сульфата меди, и цинковой пластины, погруженной в раствор сульфата цинка (см. рисунок). Оба раствора соприкасаются друг с другом, но для предупреждения смешивания они разделены перегородкой-мембраной, изготовленной из пористого материала.


Батарея гальванических элементов

Ещё одна разновидность гальванических элементов – так называемые «сухие» марганец-цинковые элементы Лекланше (см. рисунок). Вместо жидкого электролита в таком элементе используется гелеобразная паста из нашатыря и крахмала. Чтобы влага испарялась как можно меньше, верх такого элемента заливается воском или смолой с небольшим отверстием для выхода газов. Обычно элементы Лекланше изготавливаются в цилиндрических стаканчиках, которые одновременно служат и отрицательным электродом и сосудом.
Все химические источники тока (гальванические элементы и батареи из них) делятся на две группы – первичные (одноразовые) и вторичные (многоразовые или обратимые). В первичных источниках тока (в просторечии – батарейках) химические процессы протекают необратимо, поэтому их заряд нельзя восстановить. К вторичным химическим источникам тока относят аккумуляторы, их заряд можно восстановить. Для широко распространённых аккумуляторов цикл заряд-разряд можно повторять около 1000 раз.


      Батарея гальванических элементов

Батарейки имеют различное напряжение и ёмкость. К примеру, традиционные щелочные батарейки имеют номинальное напряжение около 1,5 В, а более современные литиевые – около 3 В. Электрическая ёмкость зависит от множества факторов: количества элементов в батарее, уровня зарядки, температуры окружающей среды, тока отсечки (при котором устройство не работает даже при имеющемся заряде). Например, батарейка, которая уже не работает в фотоаппарате, зачастую продолжает работать в часах или пультах управления.
Количество электричества (заряд) в батарейках измеряется в ампер-часах. Например, если заряд батарейки равен 1 ампер-часу, а электрический прибор, который она питает, требует тока 200 мА, то срок действия батарейки вычислится так: 1 А·ч / 0,2 А = 5 часов.
Благодаря техническому прогрессу увеличилось разнообразие миниатюрных устройств, работающих от батареек. Для многих из них потребовались более мощные элементы питания, при этом достаточно компактные. Литиевые батарейки стали ответом на такую потребность: долгий срок хранения, высокая надёжность и отличная работоспособность в широком диапазоне температур. На сегодняшний день самыми передовыми являются литий-ионные источники тока. Потенциал данной технологии ещё не раскрыт полностью, но ближайшие перспективы связаны с ними.


      Батарея гальванических элементов

Особую ценность в технике представляют никель-кадмиевые аккумуляторы, изобретённые еще в 1899 году шведским учёным В.Юнгнером. Но только к середине XX века инженеры пришли к почти современной схеме таких герметичных аккумуляторов. Благодаря компактности и автономности, аккумуляторные батареи используются в автомобилях, поездах, компьютерах, телефонах, фотоаппаратах, видеокамерах, калькуляторах и др.
Основными характеристиками аккумулятора являются ёмкость и предельная сила тока. Ёмкость батареи в ампер-часах равна произведению предельного тока на продолжительность разрядки. Например, если батарея может давать ток силой 80 мА в течение 10 часов, то ёмкость: 80 мА · 10 ч = 800 мА·ч (или, в международных обозначениях 800 mAh, см. рисунок).

Кузнецова Алла Викторовна (г. Самара)



Страница обновлена: 27.09.2016
