Электронно лучевая трубка

Ещё один класс электровакуумных приборов – это электронно-лучевые трубки (ЭЛТ или кинескопы). Они предназначены для преобразования быстро меняющихся электрических токов в святящиеся точки и линии.
В баллоне ЭЛТ создан глубокий вакуум. Для создания электронного луча применяется устройство, именуемое электронной пушкой. Изменением напряжения на управляющем электроде можно изменять интенсивность электронного луча и, соответственно, яркость изображения. Покинув пушку, электроны ускоряются анодами в виде последовательности цилиндров с отверстиями. Форму, положение анодов и напряжение на них выбирают так, чтобы одновременно с ускорением электронов происходила и фокусировка электронного пучка, т.е. уменьшение его площади поперечного сечения.

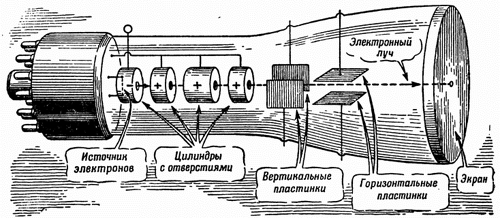

Далее луч проходит через отклоняющую систему, которая может менять направление луча. В телевизионных ЭЛТ применяется электромагнитная отклоняющая система как обеспечивающая большие углы отклонения. В осциллографических ЭЛТ применяется электростатическая отклоняющая система как обеспечивающая большее быстродействие. Мы рассмотрим второй тип отклоняющей системы (см. рисунок).

Электронно лучевая трубка

Широкое «дно» электронно-лучевой трубки изнутри покрыто слоем флуоресцирующего вещества и служит экраном. Под действием ударов попадающих на него электронов экран светится, и в том месте, куда попадает электронный луч, появляется зелёное светлое пятнышко. Электрические поля заряженных конденсаторов взаимно перпендикулярны. В центр экрана электроны попадают, когда конденсаторы не заряжены. Изменяя напряжение на пластинках каждого из конденсаторов, можно отклонить электронный луч в любом направлении так, что пятнышко возникнет на экране на различных расстояниях от его центра. Быстро перемещаясь, пятно переменной яркости создаёт изображение.
Электронно-лучевые трубки в конце XX века чрезвычайно широко применялись в телевизионной технике. Сегодня они в зависимости от их свойств и параметров находят применение в осциллографах, мореходных, авиационных и космических радарах.
