История телеграфа

Первый в мире электромагнитный телеграф был изобретён русским учёным и дипломатом Павлом Львовичем Шиллингом в 1832 г. Находясь в командировке в Китае и других странах, он остро ощущал потребность в быстродействующем средстве связи. В телеграфном аппарате им использовано свойство магнитной стрелки отклоняться в ту или другую сторону в зависимости от направления тока, проходящего по проводу, расположенному вблизи стрелки.

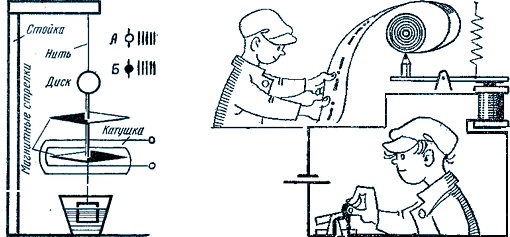

Аппарат Шиллинга состоял из двух частей: передатчика и приёмника. Два телеграфных аппарата проводниками соединялись между собой и с электрической батареей. Передатчик имел 16 клавиш. Если нажимали на белые клавиши, ток шёл в одну сторону, если на чёрные — в другую. Эти импульсы тока достигали по проводам приёмника, который имел шесть катушек; возле каждой катушки на нити подвешивали две магнитные стрелки и небольшой диск (см. левый рис.). Одну сторону диска окрашивали чёрной краской, другую – белой.
В зависимости от направления тока в катушках магнитные стрелки поворачивались в ту или другую сторону, и телеграфист, принимающий сигнал, видел чёрные или белые кружки. Если ток в катушку не поступал, то диск был виден ребром. Для своего аппарата Шиллинг разработал азбуку. Аппараты Шиллинга работали на первой в мире телеграфной линии, построенной изобретателем в Петербурге в 1832 г, между Зимним дворцом и кабинетами некоторых министров.
История телеграфа
В 1837 г. американец Самуил Морзе сконструировал телеграфный аппарат, записывающий сигналы (см. правый рис.). В 1844 г. была открыта первая телеграфная линия, оборудованная аппаратами Морзе между Вашингтоном и Балтимором.


      История телеграфа

Электромагнитный телеграф Морзе и разработанная им система записи сигналов в виде точек и тире получили широкое распространение. Однако аппарат Морзе имел серьезные недостатки: переданную телеграмму необходимо расшифровать, а затем записать; мала скорость передачи.


      История телеграфа

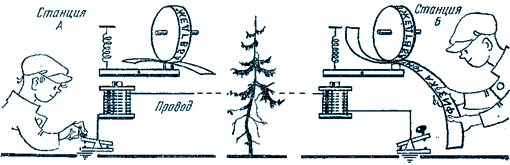

Первый в мире буквопечатающий аппарат изобрёл в 1850 г. русский учёный Борис Семенович Якоби. В этом аппарате имелось печатающее колесо, которое вращалось с такой же скоростью, как и колесо другого аппарата, установленного на соседней станции (см. нижний рис.). На ободах обоих колес были выгравированы буквы, цифры и знаки, смачиваемые краской. Под колёсами аппаратов располагали электромагниты, а между якорями электромагнитов и колёсами протягивали бумажные ленты.
Например, надо передать букву «А». Когда на обоих колёсах буква А располагалась внизу, на одном из аппаратов нажимали ключ и замыкали цепь. Якоря электромагнитов притягивались к сердечникам и прижимали к колёсам обоих аппаратов бумажные ленты. На лентах одновременно отпечатывалась буква А. Для передачи любой другой буквы надо «поймать» момент, когда нужная буква будет находиться на колесах обоих аппаратов внизу, и нажать ключ.
История телеграфа
Какие необходимы условия для правильной передачи в аппарате Якоби? Первое – колёса должны вращаться с одинаковой скоростью; второе – на колёсах обоих аппаратов одинаковые буквы должны занимать в любой момент одинаковые положения в пространстве. Эти принципы использовались и в телеграфных аппаратах последних моделей.
Над усовершенствованием телеграфной связи работали многие изобретатели. Были телеграфные аппараты, которые передавали и принимали десятки тысяч слов в час, но они сложны и громоздки. Большое распространение в своё время получили телетайпы – буквопечатающие телеграфные аппараты с клавиатурой как у пишущей машинки. В настоящее время телеграфные аппараты не используются, их вытеснила телефонная, сотовая и интернет-связь.

Алексеева Мария Николаевна (г. Москва)
