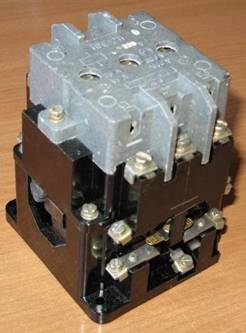

Пускатель ПМЕ. Технические характеристики

Пускатель ПМЕ. Технические характеристики

Технические характеристики:

Номинальный ток, 25А
Напряжение главной сети  ~ ток U до 500В, 50 Гц
Номинальное напряжение, 380 50Гц
Катушка управления, 110, 220, 380В 50Гц
Коммутационная износостойкость 2 млн. циклов
Вспомогательные контакты        2р+2з
Климатическое исполнение, категория применения       У3
Степень защиты: IP00
Габаритные размеры ШхДхВ, мм: 89х93х116
Масса 0.7 кг.
Тепловое реле - Нет
Реверсивный пускатель - Нет
Способ крепления: винтовой

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.
Аппарат комплектуется вспомогательными контактами 2з+2р (или по международному стандарту 2NO+2NC).
Пускатель поставляется без корпуса, все конструктивные элементы собраны на стальном основании.
Пускатели служат для управления электродвигателями мощностью до 75 кВт.

Структура условного обозначения магнитных пускателей серии ПМЕ
ПМE     X1 X2 X3
X1 - величина пускателя - 1, 2-я
X2 - исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы
1 - IP00
- IP30
2 - IP54
X3 - тип работы электродвигателя и наличие теплового реле
1 - без теплового реле нереверсивный
2 - с тепловым реле нереверсивный
3 - без теплового реле реверсивный
4 - с тепловым реле реверсивный

Возможные обозначения магнитных пускателей серии ПМЕ

Величина пускателей в зависимости от номинального тока:
   1 — 10А;
   2 — 25А.
Степень защиты:
   1 — IP00;
   2 — IP30;
   3 — IP54.
Назначение и наличие теплового реле:
   1 — нереверсивный без теплового реле;
   2 — нереверсивный с тепловым реле;
   3 — реверсивный без теплового реле;
   4 — реверсивный с тепловым реле.

Основные технические параметры


Вели-чина

Тип при исполнении

Реле тепловое
Ном. ток при защи-щенном испол-нении, А
Предель-ная мощность двигателя при напряже-нии 380В, КВт
открытом
защи-щенном
пылеводо-защи-щенном
1
ПМЕ-111
ПМЕ-112
ПМЕ-121
ПМЕ-122
ПМЕ-131
ПМЕ-132
Нет
ТРН-8
10
4
2
ПМЕ-211
ПМЕ-212
ПМЕ-221
ПМЕ-222
ПМЕ-231
ПМЕ-232
Нет
ТРН-25
25
10

Габаритные размеры


Пускатель ПМЕ. Технические характеристики

Наименование

В, мм

L, мм

Н, мм

ПМЕ 211

88

92

116

ПМЕ 212

88

136

116

ПМЕ 221

145

216

155

ПМЕ 222

145

216

155
