Светильник ЖКУ 150. Технические характеристики
|
Технические характеристики: |
ТУ ВУ 00214296.007-95 |
Светильники предназначены для освещения площадей, улиц, дорог и прочих открытых пространств. Светильники рекомендуется устанавливать на Г-образных кронштейных опор диаметром не более 50 мм под углом 15-20 градусов к горизонту.

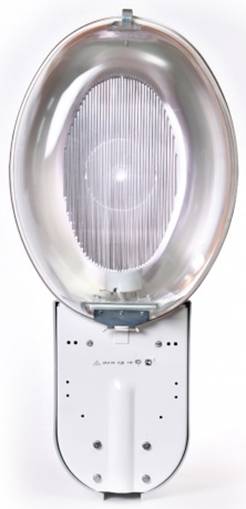

ЖКУ28-150-005.УХЛ1,
Параметры |
ЖКУ-28-150-005.У1 |
|
Номинальная частота, Гц |
50 |
|
Напряжение, В |
220 |
|
Коэффициент мощности, не менее |
0,85 |
|
Тип лампы |
ДНаТ |
|
Номинальная мощность Вт |
150 |
|
КПД, %, не менее |
65 |
|
Тип кривой силы света |
Ш |
|
Степень защиты опт отс./отс. ПРА: |
IP53/IP23 |
|
Габаритные размеры, мм |
790х340х270 |
|
Масса, кг., не более |
10 |
Корпус светотехнического отсека изготовлен из высоко-прочного стеклопластика, электрического - из листовой стали методом глубокой формовки. Металлические части окрашены порошковой полиэфирной краской. Отражатель изготовлен из формованного листового анодированного алюминия с высоким оптическим КПД, защитное стекло органическое - из полиметилметакрилата.
ЖКУ27-150-001.УХЛ1
Параметры |
ЖКУ-27-150-001.УХЛ1 |
|
Номинальная частота, Гц |
50 |
|
Напряжение, В |
220 |
|
Коэфф. мощн., не менее |
0,85 |
|
Тип лампы |
ДНаТ |
|
Номин. мощность, Вт |
100 |
|
КПД, %, не менее |
65 |
|
Тип кривой силы света |
Л |
|
Степень защиты оптич. отсека |
IP23 |
|
Степень защиты отсека ПРА |
IP23 |
|
Габаритные размеры, мм |
630х255х170 |
|
Масса, кг., не более |
6,2 |
Корпус изготовлен из стеклопластика методом прессования. Отражатель из листового анодированного алюминия. Защитное стекло из органического стекла - полиметилметакрилата. Открытый вариант без защитного стекла. Рекомендуемая высота установки светильников 6-8 м.
ЖКУ08-150-001/002,
Параметры |
ЖКУ-08-150-001/002 |
|
Номинальная частота, Гц |
50 |
|
Напряжение, В |
220 |
|
Коэффициент мощности, не менее |
0,85 |
|
Тип лампы |
ДНаТ |
|
Номинальная мощность Вт |
150 |
|
КПД, %, не менее |
65 |
|
Тип кривой силы света |
Ш |
|
Степень защиты |
IP 53 |
|
Климатическое исполнение |
УХЛ1 |
|
Габаритные размеры, мм |
685х340х300 |
|
Масса, кг., не более |
10 |
Корпус и панель изготовлены из стального проката. В ЖКУ08 отражатель изготовлен из электрохимически полированного и анодированного алюминия. В РКУ08 установлен алюминивый отражатель. Защитное стекло из полиметилметакрилата. Варианты исполнения:001,003 - со стеклом, 002,004 - без стекла. Рекомендуемая высота установки светильников 6-10 м.
ЖКУ 21-150-003,
Параметры |
ЖКУ21-150-003 |
|
Номинальная частота, Гц |
50 |
|
Напряжение, В |
220 |
|
Коэффициент мощности, не менее |
0,85 |
|
Тип лампы |
ДНаТ 150 |
|
Номинальная мощность лампы, Вт |
150 |
|
КПД, %, не менее |
74 |
|
Тип КСС |
Ш |
|
Степ. защиты: светотехн. отсека/ отс. ПРА |
IP54/IP23 |
|
Климатическое исполнение |
УХЛ1 |
|
Габаритные размеры, мм |
650х270х265 |
|
Масса, кг., не более |
6,8 |
Крышка изготовлена из ударопрочной термостойкой пластмассы. Отражатель изготовлен из электрохимически полированного и анодированного алюминия. Защитное стекло из полиметилметакрилата или поликарбоната. Рекомендуемая высота установки светильников 6-10 м.
По желанию заказчика, с целью снижения энергопотребления в ночное время, светильники с лампами ДНаТ могут комплектоваться устройством переключения потребляемой мощности. Путем подачи по отдельному проводу сетевого напряжения, любой из фаз, на переключающее устройство светильника происходит снижения потребляемой мощности на 40% при снижении светового потока на 50%.
ЖКУ 16-150-001:
Крышка отсека пуско-регулирующего аппарата сделана из термостойкой ударопрочной пластмассы;
Основание изготовлено методом штамповки из стали, защищено порошковым покрытием;
Отражатель пизведен из алюминия высокой чистоты методом глубокой вытяжки;
Защитное стекло изготовлено из светостабилизированного поликарбоната;
Светильник можно устанавливать на Г-образных кронштейнах диаметром 48 мм. Типовое положение - угол 15° к горизонту. Также возможны и другие положения;
К оптическому отсеку разрешен доступ снизу. Открыть вручную два замка «стекло-корпус», стекло повернуть вниз на шарнире, открывая доступ к лампе;
Отсек ПРА - доступ сверху. Вывернуть специальный винт, прикрепляющий пластмассовую крышку к отсеку ПРА и снять её.
Расшифровка аббревиатур названий светильников. Первая буква в названии светильника/прожектора обозначает тип используемой в нём лампы:
«Ж» - натриевая лампа высокого давления любого производителя: (Лисма ДНаТ, Osram NAV, Philips SON).
В натриевой лампе генерируется электрический разряд, вследствие чего образуется постоянный поток света желтого оттенка. Именно на этот оттенок указывает буква «Ж» в аббревиатуре «ЖКУ», расшифровывающейся как «желтый консольный уличный». Жёлтый свет является оптимальным для открытых пространств: он не ослепляет, одинаково хорошо освещает как в ясную, так и в пасмурную погоду. Важно то, что натриевые лампы имеют длительный срок службы;
Технические характеристики и модификации светильника ЖКУ 16:
• Энергоэффективность: применение двухобмоточного ЭМПРА с переключателем мощности позволяет существенно экономить электроэнергию
• Антивандальность: ударопрочные защитное стекло и корпус
• Виброустойчивость
• Долговечность: металлические детали защищены порошковым покрытием
• Гарантия качества: отражатель обработан электрохимической полировкой и анодированием, защищен от окисления и коррозии
• Стабильность: защитное стекло сохраняет коэффициент пропускания с течением времени
• Дизайн: функциональный классический
• 001 - защитное стекло, прокладка войлочная (1Р54), габаритные размеры 690х335х310 мм
• 001 «Б» - защитное стекло, прокладка войлочная (1Р54), габаритные размеры 690х335х310 мм
• 002 - без защитного стекла (1Р23), габаритные размеры 690х335х160 мм
• 002 «Б» - без защитного стекла (1Р23), габаритные размеры 690х335х160 мм
• Комплектуется встроенным ЭМПРА, под заказ - ЭПРА
• Возможна комплектация двухобмоточным ЭМПРА с переключателем мощности, который обеспечивает работу светильни¬ка в режиме сниженной на 40% мощности в те часы, когда загрузка дороги транспортом минимальна
• Цвет светильника по умолчанию: серый

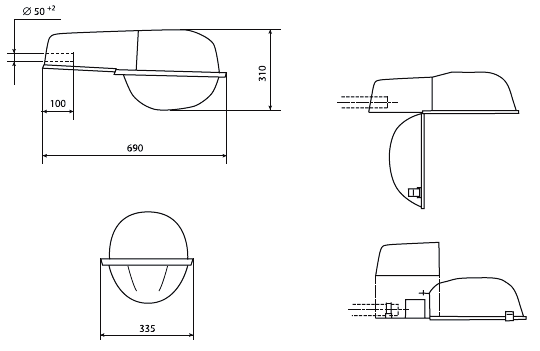

Конструктивная схема уличного светильника ЖКУ 16-150-001:
Наименование светильника |
Типи сточника света |
Номиналь-ная мощность, Вт |
Цоколь патрона |
Тип кривой силы света (КСС) |
Масса, кг |
ЖКУ 16-150-001/002 |
ДНаТ |
150 |
Е40 |
широкая боковая |
5,5/4,8 |
ЖКУ15-150-001
Технические данные светильников ЖКУ15

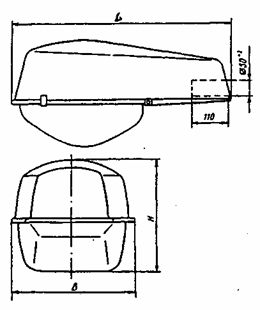

Рис. 1.5.17. Внешний вид светильников ЖКУ15-150-001 |
Рис. 1.5.18. Внешний вид светильников ЖКУ15-150-002 |
Параметр |
Значение параметров для светильников |
|
ЖКУ15-150-001 |
ЖКУ 15-150-002 |
|
Cosф, не менее |
0,85 |
0,85 |
Тип лампы |
ДНаТ |
ДНаТ |
Номинальная мощность лампы, Вт |
150 |
150 |
КПД, %, не менее |
70 |
75 |
Степень защиты |
IP53 |
IP23 |
Габаритные размеры, мм (LxBxH) |
795x375x355 |
795x375x205 |
Масса, кг, не более |
10,2 |
8,7 |
Корпус светильников изготовлен из стеклопластиката методом прессования. Крышка секции пускорегулирующей аппаратуры штампованная из коррозионностойкого алюминия. Пускорегули-рующая аппаратура установлена на штампованной панели из листового алюминия. Корпус- отражатель изготовлен из листового алюминия методом глубокой вытяжки с последующим электро-химполированием.
Патрон для ламп с цоколем Е40 прикреплен к корпусу-отражателю. Стекло защитное изготовлено из органического стекла методом пневмоформования. Рамка из коррозионностойкого алюминия изготовлена методом литья под давлением. Замки пружинные из стали предназначены для крепления защитного стекла с рамкой к корпусу светильника. Фильтр установлен на отражателе в оптическом отсеке. Уплотнение - резиновая эластичная профильная прокладка.
Открытый вариант светильника отличается отсутствием рамки с защитным стеклом, замков, фильтра и уплотнения.

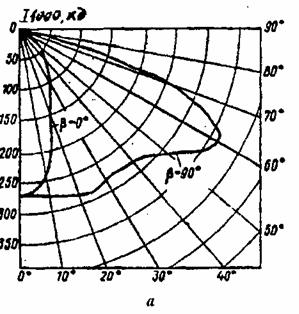

Рис. 1.5.19. Кривые распределения силы света
а - светильник ЖКУ15-150-001,

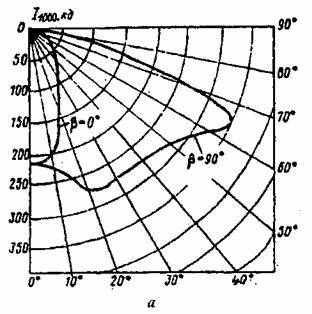

Рис. 1.5.20. Кривые распределения силы света
а - светильник ЖКУ15-150-002
Изготовитель: Лихославльский завод "Светотехника".
ЖКУ25-150-001.УХЛ1
СВЕТИЛЬНИКИ СЕРИИ ЖКУ25 "REFLUX" предназначены для освещения улиц, дорог, площадей, транспортных туннелей, развязок и пешеходных переходов и рассчитаны для работы в сети переменного тока напряжением 220 В частотой 50 Гц.
Структура условного обозначения ЖКУ25-Х-001.УХЛ1 "REFLUX": Ж - натриевая лампа типа ДНаТ; К - консольный; У - для наружного освещения; 25 - номер серии; X - мощность лампы, Вт (100, 150, 250); 001 - номер модификации; УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
При эксплуатации светильников должны соблюдаться следующие условия: температура окружающего воздуха от минус 60 до 40°С; относительная влажность воздуха до 95% при температуре 25°С; степень защиты оптического блока IP53, электротехнического блока IP23 по ГОСТ 14254-96; рабочее положение светильника под углом от 15 до 20° к горизонту; время зажигания лампы при нормальных климатических условиях должно составлять не более 5 с; повторное зажигание должно производиться не ранее, чем через 3 мин после отключения.
Тип кривой силы света светильников по ГОСТ 17677-82 - Ш; коэффициент мощности, не менее 0,85; габаритные размеры LxBxH не более - 630x225x170 мм. Остальные технические данные приведены в Табл. 1.5.4, Кривые силы света даны на Рис. 1.5.21.
Светильники (Рис.1.5.22) состоят из корпуса, зеркальной лампы типа "REFLUX" (ДНаЗ), дросселя, конденсатора, импульсного зажигающего устройства и узла крепления. Светильник подключается к сети с помощью кабеля КГ 2x2,5x1x1,5 по ТУ 16 К7305-88 или другого кабеля с наружным диаметром от 8 до 14 мм.
Технические данные светильников ЖКУ25 "REFLUX"
Типои-сполнение |
Источник света |
Номи нальный ток, А |
Сила света, кд, не менее |
КПД,%, не менее |
Масса кг, не более |
|
Тип по РФЛК 675600.001-96 ТУНоминаль-ная мощность, Вт |
J0 |
J30 |
||||
ЖКУ25-150-001.УХЛ1 |
"REFLUX" (ДНаЗ)150 150Вт |
1.8 |
3114 |
3581 |
85 |
8,7 |

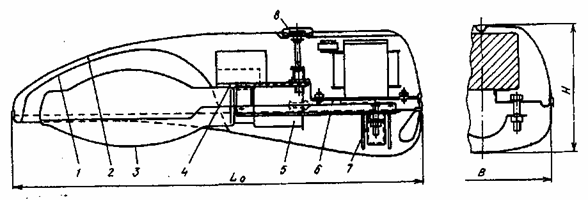

Рис. 1.5.22. Габаритные размеры светильников ЖКУ25 "REFLUX"
1-лампа; 2 - корпус; 3 - дроссель; 4 - импульсное зажигающее устройство; 5 - конденсатор;
6 - узел крепления; 7 - винт
Изготовитель; ОАО "Лисма - КЭТЗ".
ЖКУ32-Х-Х УХЛ1
СВЕТИЛЬНИКИ СЕРИИ ЖКУ32 "ОНИКС-Р" предназначены для освещения дорог, автомагистралей, площадей, скверов, бульваров и парков. Светильники сохраняют начальные фотометрические показатели в течение всего периода эксплуатации. Это дает возможность снизить мощность источника света и увеличить дистанцию между опорами в осветительной установке. Предусмотрена возможность изменения положения лампы в светильнике.
Светильник рассчитан на работу в сети переменного тока напряжением 220 В частотой 50 Гц.
Структура условного обозначения ЖКУ32-Х-Х УХЛ1 "ОНИКС-Р": Ж - натриевая лампа типа ДНаТ; К - консольный; У - для наружного освещения; 32 - номер серии; X - мощность лампы, Вт (150, 250); X - номер модификации по способу установки: 001 - консольный, 002 - на вертикальной опоре; УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 "ОНИКС-Р" - фирменное название
Степень защиты светильников IP54, оптического блока - IP65 по ГОСТ 14254-96.
Светильники имеют следующие технические данные: тип кривой силы света в вертикальной плоскости по ГОСТ 17677-82 - Ш, в горизонтальной плоскости по ГОСТ 8045-82 - боковая; максимальный коэффициент использования освещенности, не менее 0,41; максимальный коэффициент усиления, не менее - 7,0; коэффициент мощности, не менее - 0,85; КПД не менее - 60 %; источник света - ДНаТ.
Габаритные размеры LxBxH не более - 610x20x220 мм. Остальные технические данные приведены в Табл. 1.5.5.
Таблица 1.5.5
Технические данные светильников ЖКУ32 "ОНИКС-Р'
Типоисполнение |
Номинальная мощность лампы, Вт |
Масса, кг, не более |
Способ установки |
ЖКУ32-150-001 УХЛ1 "ОНИКС-Р" |
150 |
10,6 |
Консольный; диаметр наконечника 48 мм |
ЖКУ32-150-002 УХЛ1 "ОНИКС-Р" |
150 |
10,6 |
На вертикальной опоре; диаметр наконечника 60 мм |
Светильник представлен на Рис. 1.5.23. Особенностью светильника является оптический блок (система Силсейф) представляющая собой герметично закрытый блок, состоящий из отражателя, защитного стекла, стакана с патроном для источника света и регулятора, обеспечивающего установку лампы в пять разных положений, что позволяет применять светильники для освещения объектов различных размеров. Корпус выполнен из литого алюминия, крышка - из штампованного алюминия, отражатель алюминиевый анодизированный. Защитное стекло закаленное, имеет высокую ударопрочность, специальную форму, позволяющую значительно снизить рассеивание светового пучка. Сальник допускает ввод кабеля наружным диаметром от 6 до 12 мм. Клеммная колодка рассчитана на присоединение медных проводов сечением до 4 мм2.

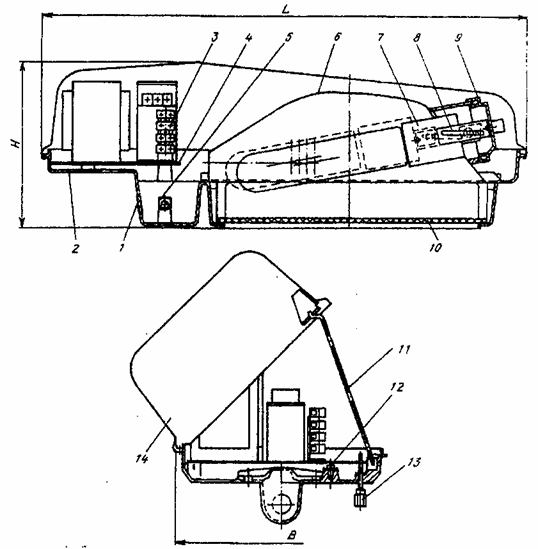

Рис. 1.5.23. Габаритные размеры светильников ЖКУ32 "ОНИКС-Р"
1-сальниковый ввод; 2 - корпус; 3 - клеммная колодка; 4 - панель; 5 - скоба; 6 - отражатель; 7 - патрон;
8 - регулятор; 9 - стакан; 10 - защитное стекло; 11 - кронштейн; 12 - зажим "Земля"; 13 - винт; 14 - крышка

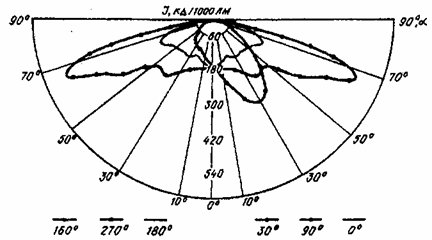

Рис. 1.5.24. Кривые силы света светильника с лампой типа ДНаТ150
В комплект поставки входят: светильник и комплект деталей для установки. Источник света в комплект не входит.
Изготовитель: ЗАО "ВНИСИ - ШРЕДЕР".
ЖКУ33-Х-001
СВЕТИЛЬНИКИ СЕРИИ ЖКУЗЗ "РЕФЛАКС"
Структура условного обозначения ЖКУ33-Х-001: Ж - натриевая лампа типа ДНаТ; К -консольный; У - для наружного освещения; 33 - номер серии; X - мощность лампы, Вт (150, 250); 001 -номер модификации.
Светильники должны выдерживать непрерывное воздействие влажности воздуха (95±9)% при температуре (25±5)°С в течение 168 ч.
Светильники имеют следующие технические данные: Тип кривой силы света: в вертикальной плоскости по ГОСТ 17677-82 - Ш; в горизонтальной плоскости по ГОСТ 8045-82 - осевая.
Максимальная сила света - 700 кд; максимальный коэффициент использования по освещенности, не менее - 0,45; максимальный коэффициент усиления, не менее - 5,0; коэффициент мощности, не менее -0,85; КПД, %, не менее - 95.
Степень защиты оптического блока IP67, электротехнического блока IP23 по ГОСТ 14254-96. Тип патрона по ТУ 16-676.121 -87 - Е40ДК.
Климатическое исполнение УХЛ и категория размещения 1 по ГОСТ 15150-69. Габаритные размеры LxBxH, мм, не более - 551x178x188.
Технические данные светильников ЖКУ33 "РЕФЛАКС"
Типо-исполнение |
Источник света |
Тип пуско-регулирующего аппарата по НППН 675841.001 ТУ |
|
Тип |
номинальная мощность, Вт |
||
ЖКУ33-150-001 |
Reflux(ДНаЗ)150 |
150 |
1И150ДНаТ40Н-001 УХЛ 2 |
Рис. 1.5.26. Кривые силы света светильника
ЖКУ33 "РЕФЛАКС"
Рис. 1.5.27. Габаритные размеры светильника ЖКУ33 "РЕФЛАКС"
1-нижняя крышка; 2 - верхняя крышка; 3 - лампа; 4 - плата; 5 - патрон; 6 - кронштейн; 7 - скоба; 8 – гайка
Светильник (Рис. 1.5.27) содержит следующие узлы и детали: пластмассовый формованный корпус, стальной кронштейн, патрон и зажимная скоба под трубу диаметром 48 мм для крепления светильника к опоре; пускорегулирующий аппарат, импульсное зажигающее устройство и компенсирующий конденсатор.
В светильнике не предусмотрен отражатель, поэтому в нем может устанавливаться только зеркальная лампа типа "Рефлакс".
Изготовитель: ООО "РЕФЛАКС".
