ААБлГ

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

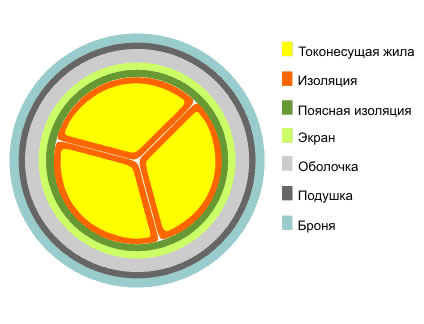

Жила - мягкая алюминиевая секторная проволока. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким маслоканифольным составом
Поясная изоляция - бумага, пропитанная вязким маслоканифольным составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная алюминиевая оболочка
Подушка - крепированная бумага или нетканое полотно
Броня - две стальные ленты по ГОСТ 7006-72

Назначение:
для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Условия эксплуатации и монтажа:
прокладка - в помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, на эстакадах при наличии опасности механических повреждений;
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 1 и 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
максимально допустимая температура нагрева жил при перегрузке:
для кабелей напряжением 1 и 6 кВ - 105 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура нагрева жил при токах короткого замыкания: - 200 С;
продолжительность короткого замыкания, не более - 4 с;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по белочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 6 мм2 - 5,110;
для жил сечением 10 мм2 - 3,080;
для жил сечением 16 мм2 - 1,910;
для жил сечением 185 мм2 - 0,164;
для жил сечением 240 мм2 - 0,125;
для жил сечением 800 мм2 - 0,0367;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200.
