ААГ

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

ААГ

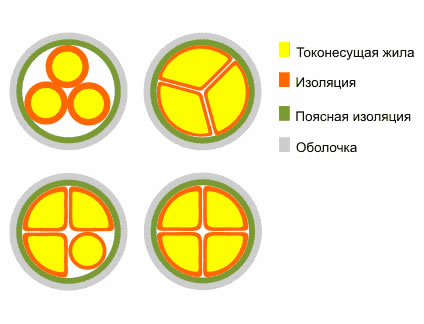

Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитана вязким составом
Оболочка - выпрессованная алюминиевая трубка

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6, 10, 20 и 35 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - в сухих помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных;
кабели без применения специальных устройств (например, стопорных муфт) могут прокладываться на трассах с разностью уровней между высшей и низшей точками расположения кабеля, м:
номинальным напряжением 1 кВ - 25;
номинальным напряжением 6 кВ - 20;
номинальным напряжением 10, 20, 35 кВ - 15;
рабочая температура - от -50 до +50 С;
длительно допустимая температура нагрева жил:
для кабелей напряжением 1 и 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
для кабелей напряжением 20 и 35 кВ - 65 С;
максимально допустимая температура нагрева жил при перегрузке:
для кабелей напряжением 1 и 6 кВ - 105 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабелей напряжением 1 кВ - 250 С;
для кабелей напряжением 6 и 10 кВ - 200 С;
для кабелей напряжением 20 и 35 кВ - 130 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов - не менее 25 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 6 мм2 - 5,110;
для жил сечением 10 мм2 - 3,08;
для жил сечением 16 мм2 - 1,910;
для жил сечением 25 мм2 - 1,200;
для жил сечением 120 мм2 - 0,253;
для жил сечением 185 мм2 - 0,164;
для жил сечением 240 мм2 - 0,125;
для жил сечением 300 мм2 - 0,100;
для жил сечением 400 мм2 - 0,0778;
для жил сечением 800 мм2 - 0,0367;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200.
