АСГ

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

АСГ

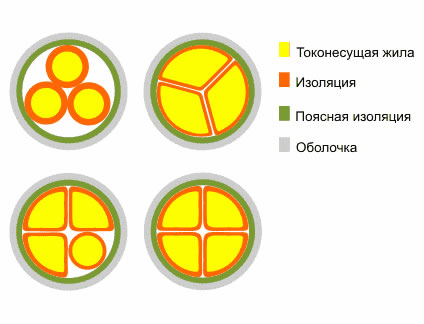

Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитана вязким составом
Оболочка - выпрессованная свинцовая трубка

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - в блоках, туннелях, по стенам и потолкам помещений, где отсутствует опасность паров, газов и кислот, действующих разрушающим образом на свинцовую оболочку, механических повреждений и растягивающих усилий;
кабели без применения специальных устройств (например, стопорных муфт) могут прокладываться на трассах с разностью уровней между высшей и низшей точками расположения кабеля, м:
номинальным напряжением 1 кВ - 20;
номинальным напряжением 6, 10 кВ - 15;
номинальным напряжением 20, 35 кВ - 15;
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 1 и 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 25 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом:
для однопроволочного исполнения - не более 29,11;
для многопроволочного исполнения - не более 29,4;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее:
для кабелей напряжением 1 кВ - 100;
для кабелей напряжением 6 и 10 кВ - 200;
продолжительность короткого замыкания - не более 4с;
кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.
