ЦАСБ2л

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

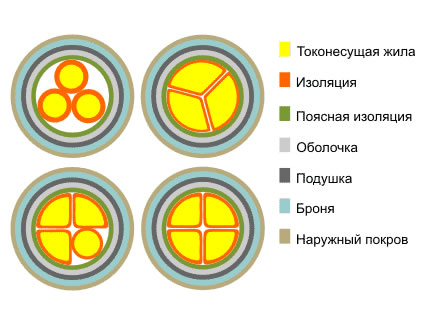

Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума и два слоя ПЭТФ лент, которые упрочняют подушку и защищают от коррозии свинцовую оболочку
Броня - из стальных лент
Наружный покров - слой битума и стеклопряжи

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - в земле (траншеях) со средней и высокой коррозионной активностью (при возможности наличия блуждающих токов), по стенам вне зданий при сильной загруженности трассы другими кабелями, при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
рабочая температура - от -50 до +50 С;
длительно допустимая рабочая температура:
для кабелей напряжением 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
максимально допустимая температура при перегрузке:
для кабелей напряжением 6 кВ - 100 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура при токах короткого замыкания- 200 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 25 мм2 - 1,2;
для жил сечением 185 мм2 - 0,164;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200;
продолжительность короткого замыкания - не более 4с;
кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.
