ЦАСБл

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

ЦАСБл

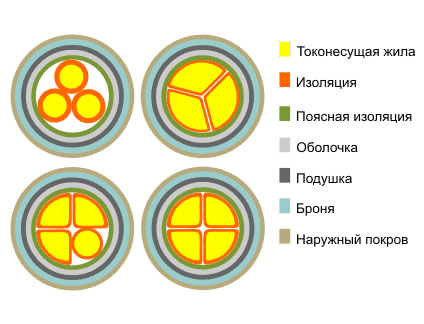

Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная вязким нетекающим составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума и один слой ПЭТФ лент, которые упрочняют подушку и защищают от коррозии свинцовую оболочку
Броня - стальные ленты
Наружный покров - слой битума и стеклопряжи

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - в земле (траншеях) с низкой коррозионной активностью (с наличием и без блуждающих токов) и средней коррозионной активностью (только для кабелей на напряжение 1 кВ) без блуждающих токов, по стенам вне зданий при сильной загруженности трассы другими кабелями, при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
максимально допустимая температура нагрева жил при перегрузке:
для кабелей напряжением 6 кВ - 105 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура нагрева жил при токах короткого замыкания: - 200 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов:
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по оболочке;
срок службы - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 25 мм2 - 1,2;
для жил сечением 185 мм2 - 0,164;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее - 200;
продолжительность короткого замыкания - не более 4с;
кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.
