ЦСБГУ

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ТУ 16 К71.234-95

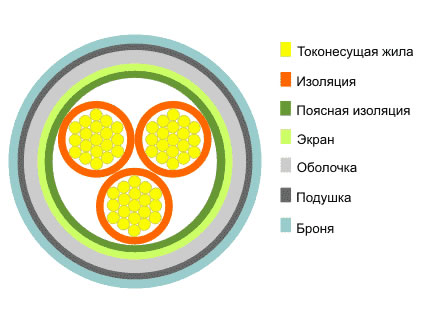

ЦСБГУ

Жила - скрученная из медных проволок
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая оболочка
Подушка - крепированная бумага или нетканое полотно
Броня - две спирально наложенные стальные ленты

Назначение:
для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 6 кВ - 75 С;
для кабелей напряжением 10 кВ - 70 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов - не менее 15 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 25 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом: - не более 17,93;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200.
