ЦСБШв

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

ЦСБШв

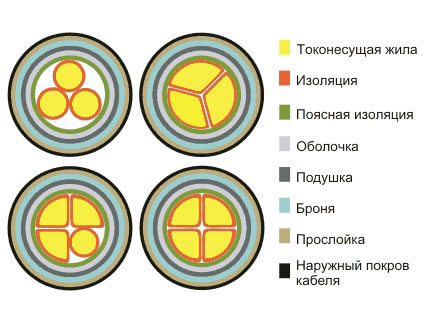

Жила - мягкая медная проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума
Броня - из стальных лент
Прослойка - битумный состав, лента ПВХ
Наружный покров кабеля - шланг из ПВХ

Назначение:
для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Условия эксплуатации и монтажа:
прокладка - в шахтах, не опасных по газу и пыли, если кабель при эксплуатации не подвергается растяшивающим усилиям, в помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений;
рабочая температура - от -50 до +50 С;
длительно допустимая температура нагрева жил:
для кабелей напряжением 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
максимально допустимая температура нагрева жил при перегрузке:
для кабелей напряжением 6 кВ - 105 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура нагрева жил при токах короткого замыкания - 200 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов - не менее 25 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 25 мм2 - 0,727;
для жил сечением 185 мм2 - 0,0991;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200.
