ЦСШв

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

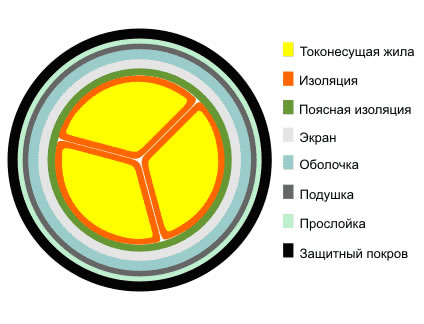

ЦСШв

Жила - мягкая медная секторная проволока. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная нестекающим составом
Поясная изоляция - бумага, пропитанная нестекающим составом
Экран - лента электропроводящей бумаги
Оболочка - выпрессованная свинцовая оболочка
Подушка - битумный слой
Прослойка - лента ПЭТФ пленки
Защитный покров - выпрессованная ПВХ оболочка

Назначение:
для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 6, 10 и 35 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Условия эксплуатации и монтажа:
прокладка - в шахтах при отсутствии опасности механических повреждений;
рабочая температура - от -50 до +50 С;
длительно допустимая температура нагрева жил:
для кабелей напряжением 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
для кабелей напряжением 35 кВ - 65 С;
максимально допустимая температура нагрева жил при перегрузке:
для кабелей напряжением 6 кВ - 105 С;
для кабелей напряжением 10 кВ - 90 С;
максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабелей напряжением 6 кВ - 200 С;
для кабелей напряжением 10 кВ - 200 С;
для кабелей напряжением 35 кВ - 130 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов - не менее 25 диаметров по оболочке;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
для жил сечением 25 мм2 - 0,727;
для жил сечением 120 мм2 - 0,153;
для жил сечением 185 мм2 - 0,0991;
для жил сечением 300 мм2 - 0,601;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм: - не менее 200.
