Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

СБ

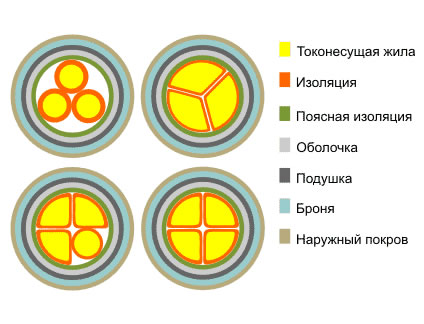

Жила - мягкая медная проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка битум, крепированная кабельная бумага, битум, крепированная кабельная бумага, битум
Броня - из стальных лент
Наружный покров - слой битума и стеклопряжи

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - в земле (траншеях) с низкой коррозионной активностью (с наличием и без блуждающих токов) и средней коррозионной активностью (только для кабелей на напряжение 1 кВ) без блуждающих токов, по стенам вне зданий при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 1 и 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов:
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по оболочке;
срок службы кабелей - 30 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом:
для однопроволочного исполнения - не более 17,76;
для многопроволочного исполнения - не более 17,93;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее:
для кабелей напряжением 1 кВ - 100;
для кабелей напряжением 6 и 10 кВ - 200.
