СКл

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с бумажной изоляцией

ГОСТ 18410-73

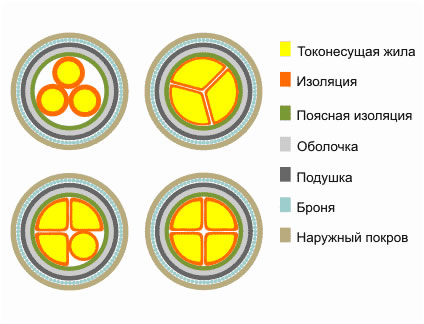

СКл

Жила - мягкая медная проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка битум, ленты ПЭТФ, крепированная кабельная бумага, битум, пропитанная кабельная пряжа, битум
Броня стальные оцинкованные круглые проволоки
Защитный покров битум, пропитанная кабельная пряжа, битум или вязкий подклеивающий состав, покрытие, предохраняющее витки кабеля от слипания

Назначение:
для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Условия эксплуатации и монтажа:
прокладка - под водой в каналах, несудоходных реках, озерах при наличии значительных растягивающих усилий;
рабочая температура - от -50 до +50 С;
предельно допустимая рабочая температура:
для кабелей напряжением 1 и 6 кВ - 80 С;
для кабелей напряжением 10 кВ - 70 С;
температура прокладки - не ниже - 0 С;
величина монтажных изгибов
для однопроволочного исполнения - не менее 25 диаметров по оболочке;
для многопроволочного исполнения - не менее 15 диаметров по оболочке.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом:
для однопроволочного исполнения - не более 17,76;
для многопроволочного исполнения - не более 17,93;
электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее:
для кабелей напряжением 1 кВ - 100;
для кабелей напряжением 6 и 10 кВ - 200.
