КПБК-90

Кабель • геофизический • распределительный

ТУ 16-505.129-2002

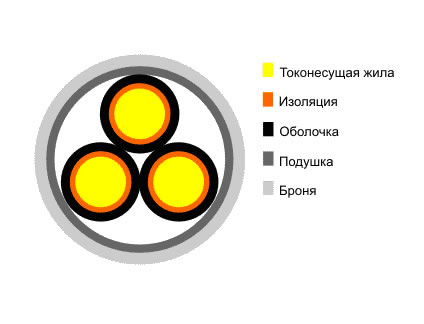

Жила - медная проволока 1 класса гибкости (однопроволочная), для сечения 50 мм2 допускается семипроволочная жила с продольной герметизацией
Изоляция - полиэтилен высокого давления (ПВД)
Оболочка - полиэтилен высокого давления (ПВД)
Подушка - спирально наложенные ленты из прорезиненной ткани
Броня - бронепокров из стальной оцинкованной ленты, наложенной с положительным перекрытием, имеющий ступенчатый профиль

Назначение:
для подачи электрической энергии к погружным электродвигателям установок добычи нефти, водоподъема и перекачки жидкостей из шурфов, резервуаров и водоемов для эксплуатации в скважинной жидкости, содержащей нефть, а также воду и газ.

Условия эксплуатации и монтажа:
рабочая температура
- в условиях пластовой жидкости - не более +90 С;
- на воздухе - от -60 до +50 С;
преимущественные области применения - в условиях воздействия пластовой жидкости со следующими показателями:
содержание воды - до 100%;
водородный показатель попутной воды рН 6,0 – 8,5;
концентрация сероводорода не более 0,001% (0,01 г/л);
гидростатическое давление не более 25 МПа;
газовый фактор не более 500 м3/м3;
кабели не обладают грузонесущей способностью, поэтому во избежание обрывов при спуске в скважину их крепят хомутами к насосно-компрессорной трубе;
изолированные жилы кабелей продольно герметичны;
при спускоподъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10 градусов на длине 5 м;
минимальный радиус изгиба не менее, мм:
сечением 6 - 35 мм2 - 380;
сечением 50 мм2 - 450;
раздавливающее усилие - не менее 158 кН;
средняя наработка до отказа - не менее 25000 ч;
гарантийный срок эксплуатации - 5,5 лет.

Электрические характеристики:
сопротивление изоляции на 1 м длины:
при температуре 20 С, МОм, не менее - 1200;
при температуре 90 С, МОм, не менее - 100 при приемке и поставке и 15 при хранении и эксплуатации;
ток утечки при температуре (20+2)°С и напряжении постоянного тока 12 кВ, мА/км, не более - 0,01.
