КМБп

КМБп-4 — Кабель • связи коаксиальный • магистральный

ГОСТ 10971-78

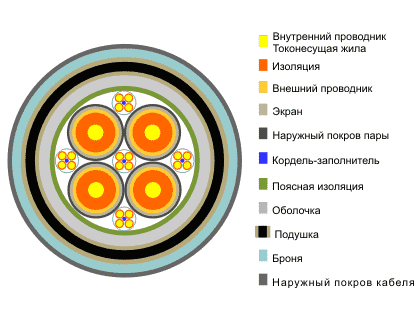

схема конструкции КМБп-4
Коаксиальная пара:
Жила — полутвердая медная проволока диаметром 2,58 мм
Изоляция — полиэтиленовые шайбы диаметром 9,4 мм, толщиной 2,2 мм, расстояние между шайбами 30,3 мм
Внешний проводник — отожженная медная лента толщиной 0,26 мм, шириной 30,6 мм, с гофрированными кромками, с одним продольным швом
Экран — две стальные ленты толщиной 0,15 мм
Наружный покров — ленты бумаги или пластмассы

Звездная четверка:
Жила — мягкая медная проволока диаметром 0,9 мм
Жила центральной четверки — эмалированная мягкая медная проволока диаметром 0,9 мм
Изоляция — полиэтиленовая или кордельно-бумажная
Кордель-заполнитель — полиэтилен

Поясная изоляция — кабельная бумага
Оболочка — свинцовая с присадкой сурьмы
Подушка — битум, ПЭТФ лента,
шланг ПВД,
кабельная бумага, битум, кабельная бумага, битум
Броня — стальные или стальные оцинкованные ленты
Наружный покров кабеля — битум, стеклопряжа, битум, покрытие, предохраняющее витки кабеля от слипания
Назначение:
кабель с коаксиальными парами 2,6/9,4 предназначен для многоканальной связи и телевидения с нормированными электрическими параметрами в диапазоне частот до 140 МГц.
Условия эксплуатации и монтажа:
рабочая температура — от -30 до +40 °С
температура прокладки — не ниже -10 °С, для прокладки при температуре ниже минус 10 °С кабели должны быть предварительно прогреты;
преимущественные области применения — для прокладки в грунтах, агрессивных по отношению к свинцовой оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям в районах, не характеризующихся повышенным электромагнитным влиянием;
величина монтажных изгибов — не более двух двойных перегибов кабеля по окружности с диаметром не менее 25-кратного диаметра кабеля по оболочке;
допускается эксплуатация кабеля под избыточным давлением воздуха или инертного газа внутри кабеля 49-59 кПа при относительной влажности не более 15 % при температуре 20 °С;
в период прокладки и монтажа кабеля влага не должна попадать под оболочку через концы;
минимальный срок службы в нормальных условиях эксплуатации — 30 лет.
Электрические характеристики:
электрическое сопротивление внутреннего проводника при температуре 20 °С, Ом/км, не более:
коаксиальной пары - 3,6;
звездной четверки - 28,5;
электрическое сопротивление внешнего проводника при температуре 20 °С, Ом/км, не более — 2,5;
электрическое сопротивление изоляции между внутренним и внешним проводниками (жилами) при температуре 20 °С, МОм/км, не менее:
коаксиальной пары - 10000;
звездной четверки - 3000;
волновое сопротивлениеи коаксиальной пары — Ом 75+/-0,6;
внутренняя неоднородность (коэффициент отражения в любой точке каждой коаксиальной пары), %, не более — 0,003;
переходное затухание между коаксиальными парами (парами звёздных четвёрок) на строительной длине, дБ, не менее:
коаксиальной пары типа 2,6/9,4 - 130 на частоте 300 кГц;
звездной четверки - 70 на частотах 10-2000 кГц;
омическая асимметрия звездных четверок, Ом/600м, не более — 0,6 (для пары);
рабочая емкость звездных четверок, нФ/км — 38+/- 4;
затухание отражения коаксиальной пары, дБ, не менее — 25 на частотах 20-100 МГц;
рабочее напряжение коаксиальных пар не более  — 1000 В переменного тока частотой 50 Гц или 1400 В постоянного тока при электрической прочности коаксиальных пар на смонтированных усилительных участках, равной 3000 В постоянного тока, в течение 2 мин;
допускается кратковременные ( не более 1,2 с.) пренапряжения коаксиальных пар до 1400 В переменного тока частотой 50 Гц или 2000 В постоянного тока;
рабочее напряжение каждой жилы звездных четвёрок по отношению к земле не более  — 430 В постоянного напряжения или 300 В переменного напряжения частотой 50 Гц;
допускается кратковременное ( не более 1,2 с.) увеличение напряжения звездных четверок по отношению к земле, в 1,5 раза превышающее максимальное рабочее напряжение;
все коаксиальные пары кабелей перед эксплуатацией должны быть испытаны напряжением:
для отдельных длин на строительной площадке - 3400;
для отдельных длин после прокладки - 3200;
для смонтированных усилительных участков длиной до 6,3 км - 3000.
