АКВБбШв

Кабель контрольный общего назначения

ГОСТ 1508-78

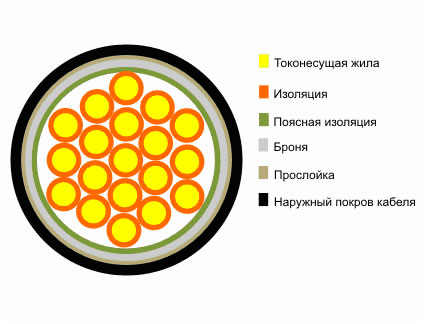

АКВБбШв

Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - ленты из ПВХ пластиката
Броня - стальные или стальные оцинкованные ленты
Прослойка - битум, лента ПЭТФ
Наружный покров кабеля - ПВХ пластикат

Назначение:
для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 С;
длительно допустимая температура нагрева жил - 70 С;
температура прокладки - не ниже -7 С;
преимущественные области применения - в помещениях, каналах и тоннелях, а также прокладка в земле в условиях агрессивной среды и воздействия блуждающих токов, если кабель не подвергается значительным растягивающим усилиям;
величина монтажных изгибов - не менее 10 диаметров по оболочке;
усилие натяжения кабелей при прокладке и монтаже не должно создавать в токопроводящих жилах растягивающее напряжение более 2 кгс/мм2;
минимальный срок службы в нормальных условиях эксплуатации - 15 лет при прокладке в земле, 25 лет при прокладке в помещениях, каналах и тоннелях.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее:
при сечении 2,5-4,0 мм2 - 9;
при сечении 6,0-10 мм2 - 6.
