КВВБ

Кабель • контрольный • общего назначения

ГОСТ 1508-78

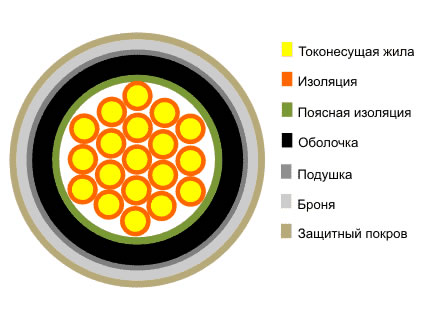

КВВБ

Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Подушка - битум, крепированная кабельная бумага, битум, крепированная кабельная бумага, битум
Броня - стальные или стальные оцинкованные ленты
Защитный покров - битум, пропитанная кабельная пряжа, битум или вязкий подклеивающий состав, покрытие, предохраняющее витки кабеля от слипания

Назначение:
для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 С;
температура прокладки - не ниже -7 С;
минимальный срок службы в нормальных условиях эксплуатации - 15 лет при прокладке в земле, 25 лет при прокладке в помещениях, каналах и тоннелях;
преимущественные области применения - в помещениях, каналах и тоннелях, а также прокладка в земле в условиях агрессивной среды и воздействия блуждающих токов, если кабель не подвергается значительным растягивающим усилиям;
величина монтажных изгибов - не менее 10 диаметров по оболочке.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее:
при сечении 0,75-1,5 мм2 - 10;
при сечении 2,5-4,0 мм2 - 9;
при сечении 6,0-10 мм2 - 6.
