МКШ

Кабель монтажный

ГОСТ 10348-80

МКШМКШ

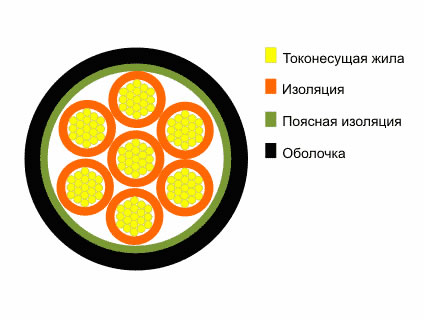

Жила - луженая медная проволока
Жилы сечением 0,35 мм2 изготавливают из 19 проволок диаметром 0,15 мм или из 30 проволок диаметром 0,12 мм;
жилы сечением 0,5 мм2 изготавливают из 16 проволок диаметром 0,2 мм или из 19 проволок диаметром 0,18 мм;
жилы сечением 0,75 мм2 изготавливают из 24 проволок диаметром 0,2 мм или из 19 проволок диаметром 0,23 мм
Изоляция - ПВХ пластикат
Поясная изоляция - полиамидная или ПЭТФ лента
Оболочка - ПВХ пластикат

Назначение:
для фиксированного межприборного монтажа электрических устройств, работающих при напряжении до 500 В переменного тока частоты до 400 Гц или до 700 В постоянного тока.

Условия эксплуатации и монтажа:
рабочая температура - от -50 до +70 С;
преимущественная область применения - для работы при напряжении 500 В частотой до 400 Гц или постоянном токе до 750 В;
кабели стойки к воздействию вибрационных и ударных нагрузок;
срок службы - не менее 15 лет.

Электрические характеристики:
сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:
сечением 0,35 мм2 - 54,2;
сечением 0,50 мм2 - 40,7;
сечением 0,75 мм2 - 25,2;
сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее - 10.
