РК 50 2 11 Характеристики

РК 50-2-11
Кабель • радиочастотный • миниатюрный коаксиальный со сплошной изоляцией обычной теплостойкости

ГОСТ 11326.1-79
РК 50 2 11 Характеристики
Расшифровка маркировки РК 50-2-11
РК — радиочастотный коаксиальный кабель
50 — номинальное волновое сопротивление
2 — номинальный диаметр изоляции
1 — сплошная изоляция обычной нагревостойкости
1 — порядковый номер разработки

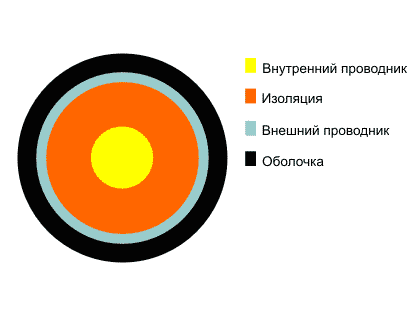

Внутренний проводник — посеребренная сталемедная проволока
Изоляция — полиэтилен
Внешний проводник — оплетка медной проволоки
Оболочка — ПВД
Назначение:
для соединения передающих и приемных антенн с радио- и телевизионными станциями, различных радиочастотных установок, межприборного и внутриприборного монтажа радиотехнических устройств, работающих на частотах выше 1 МГц.
Условия эксплуатации и монтажа:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более — 10%;
величина монтажных изгибов:
— при транспортировке — 40 мм;
— при монтаже при температуре выше 5 °С — 20 мм;
— при монтаже при температуре ниже 5 °С; — 40 мм;
максимально допустимая температура эксплуатации — 85 °С;
минимально допустимая температура эксплуатации — -60 °С, при изгибах — -30 °С;
кабели устойчивы к воздействию:
— вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
— ударных многократных нагрузок с ускорением до 1471 м/с2;
— ударных одиночных нагрузок с ускорением до 9810 м/с2;
— линейных нагрузок с ускорением до 4905 м/с2;
— повышенного атмосферного давления до 294 кПа;
— пониженного атмосферного давления до 0,67 кПа;
— плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
минимальная наработка при температуре +85 °С, ч — 10000;
95% ресурс, ч — 15000;
минимальный срок службы в нормальных условиях эксплуатации — 15 лет.
Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее — 5;
коэффициент укорочения длины волны — 1,52;
волновое сопротивление, Ом — 50 +/-2;
коэффициент затухания, дБ/м, (на частоте, ГГц) — 0,3(0,2);
сопротивление связи, мОм/м — 320;
напряжение начала внутренних разрядов в изоляции, кВ — 1,5;
испытательное напряжение частотой 50 Гц изоляции, кВ — 3,0;
номинальная электрическая емкость 1 м кабеля, пФ — 100;
передаваемая мощность, кВт
при частоте 0,01 ГГц — 0,55;
при частоте 0,1 ГГц — 0,11;
при частоте 1 ГГц — 0,046;
при частоте 10 ГГц — 0,01.
