РК 50 3 13

РК 50-3-13
Кабель • радиочастотный • миниатюрный коаксиальный со сплошной изоляцией обычной теплостойкости

ГОСТ 11326.16-79

Расшифровка маркировки РК 50-3-13
РК — радиочастотный коаксиальный кабель
50 — номинальное волновое сопротивление
3 — номинальный диаметр изоляции
1 — сплошная изоляция обычной нагревостойкости
3 — порядковый номер разработки

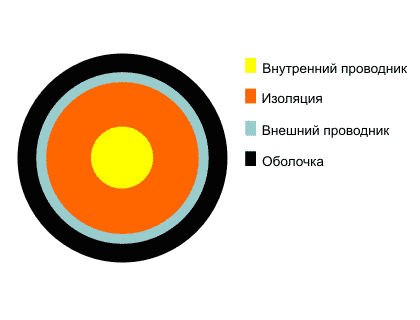

Внутренний проводник — медная проволока
Изоляция — полиэтилен
Внешний проводник — оплетка из луженой медной проволоки
Оболочка — ПВХ пластикат
Назначение:
для соединения передающих и приемных антенн с радио- и телевизионными станциями, различных радиочастотных установок, межприборного и внутриприборного монтажа радиотехнических устройств, работающих на частотах выше 1 МГц.
Условия эксплуатации и монтажа:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более — 10%;
величина монтажных изгибов:
— при транспортировке — 60 мм;
— при монтаже при температуре выше 5 °С — 30 мм;
— при монтаже при температуре ниже 5 °С; — 60 мм;
максимально допустимая температура эксплуатации — 85 °С;
минимально допустимая температура эксплуатации — -40 °С;
кабели устойчивы к воздействию:
— вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
— ударных многократных нагрузок с ускорением до 1471 м/с2;
— ударных одиночных нагрузок с ускорением до 9810 м/с2;
— линейных нагрузок с ускорением до 4905 м/с2;
— повышенного атмосферного давления до 300 кПа;
— пониженного атмосферного давления до 0,67 кПа;
— плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
минимальная наработка:
при температуре +85 °С, ч — 500;
при температуре +70 °С, ч — 2000;
при температуре +50 °С, ч — 5000;
95% ресурс, ч — 3000;
минимальный срок службы в нормальных условиях эксплуатации — 8 лет.
Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее — 5;
коэффициент укорочения длины волны — 1,52;
волновое сопротивление, Ом — 50 +/-2;
коэффициент затухания, дБ/м, (на частоте, ГГц) — 0,28(0,2);
сопротивление связи, мОм/м — 320;
напряжение начала внутренних разрядов в изоляции, кВ — 2,0;
испытательное напряжение частотой 50 Гц изоляции, кВ — 4,0;
номинальная электрическая емкость 1 м кабеля, пФ — 100;
передаваемая мощность, кВт
при частоте 0,01 ГГц — 0,90;
при частоте 0,1 ГГц — 0,30;
при частоте 1 ГГц — 0,07;
при частоте 10 ГГц — 0,02.
