СБПАШп

Кабель для сигнализации и блокировки

ГОСТ Р 51312-99

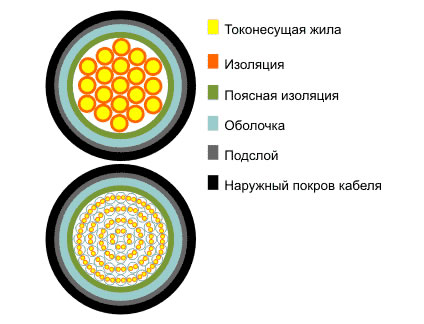

СБПАШп

Жила - медная мягкая проволока диаметром 0,9 или 1,0 мм
Изоляция жил - композиция изоляционного ПЭ высокого давления (ПВД)
Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка - прессованная алюминиевая трубка
Подслой битум, лента ПЭТФ
Наружный покров кабеля шланг ПВД

Назначение:
для электрических установок и цепей железнодорожной сигнализации, централизации и блокировки, а также систем пожарной и охранной сигнализации и автоматики с номинальным переменным напряжением 380 В или постоянным напряжением 700 В.

Условия эксплуатации и монтажа
прокладка - непосредственно в земле при отсутствии значительных механических воздействий и растягивающих усилий;
температура прокладки - не ниже -15 С;
величина монтажных изгибов при прокладке - не менее 15 диаметров;
рабочая температура эксплуатации - от -50 до +60 С;
срок службы кабеля в нормальных условиях эксплуатации - не менее 20 лет.

Электрические характеристики
электрическое сопротивление жил кабелей при 20 С и диаметрах 1,0 и 0,9 мм, Ом/км: - не более - 23,3 и 28,8 соответственно;
омическая асимметрия в рабочих парах, Ом/км - не более 1,5;
электрическое сопротивление изоляции жил, МОм/км, не менее - 5000;
рабочая емкость на 1 км длины, нФ, не более - 150.
