СБПБбШп

Кабель для сигнализации и блокировки

ГОСТ Р 51312-99

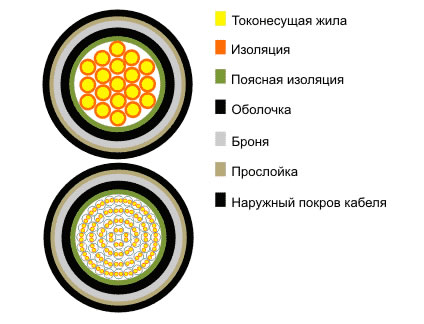

СБПБбШп

Жила - медная мягкая проволока диаметром 0,9 или 1,0 мм
Изоляция жил - композиция изоляционного ПЭ высокого давления (ПВД)
Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка - шланг из светостабилизированного ПВД
Броня стальные или стальные оцинкованные ленты
Прослойка битум, лента ПЭТФ
Наружный покров ПВД

Назначение:
для электрических установок и цепей железнодорожной сигнализации, централизации и блокировки, а также систем пожарной и охранной сигнализации и автоматики с номинальным переменным напряжением 380 В или постоянным напряжением 700 В.

Условия эксплуатации и монтажа
прокладка - в каналах, туннелях, коллекторах, в пластмассовых трубопроводах, непосредственно в земле, в условиях агрессивной среды, при отсутствии значительных механических воздействий и растягивающих усилий;
рабочая температура эксплуатации - от -40 до +60 С;
температура прокладки - не ниже -15 С;
величина монтажных изгибов при прокладке - не менее 12 диаметров;
растягивающая нагрузка кабелей, Н/мм2, не более - 50 общего сечения токопроводящих жил;
относительное удлинение при разрыве изоляции, %, не менее - 300;
относительное удлинение при разрыве оболочки и защитного шланга, %, не менее - 300;
прочность при растяжении изоляции, МПа, не менее - 9;
усадка изоляции, %, не более - 5;
относительное удлинение при разрыве оболочки и защитного шланга после теплового старения, % не менее - 250;
прочность при растяжении оболочки и защитного шланга после теплового старения, % исходного значения, не менее - 70;
не распространяют горение при одиночной прокладке;
срок службы кабеля в нормальных условиях эксплуатации - не менее 12 лет.

Электрические характеристики
электрическое сопротивление жил кабелей при 20 С и диаметрах 1,0 и 0,9 мм, Ом/км: - не более - 23,3 и 28,8 соответственно;
электрическое сопротивление изоляции жил, МОм/км, не менее - 5000;
рабочая емкость на 1 км длины, нФ, не более - 100;
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ - не более 73.
