СБВГнг

Кабель для сигнализации и блокировки

ГОСТ Р 51312-99

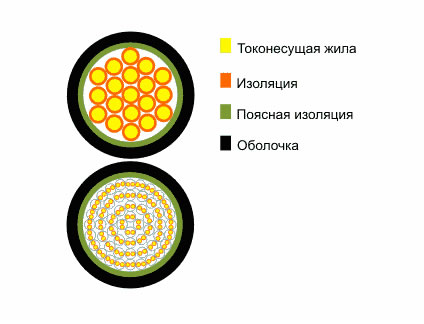

СБВГнг

Жила - медная мягкая проволока диаметром 0,9 или 1,0 мм
Изоляция жил - композиция изоляционного ПЭ высокого давления (ПВД)
Сердечник - в зависимости от маркоразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки
Оболочка - светотермостойкий ПВХ пластикат пониженной горючести

Назначение:
для электрических установок и цепей железнодорожной сигнализации, централизации и блокировки, а также систем пожарной и охранной сигнализации и автоматики с номинальным напряжением 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации и монтажа
прокладка - в помещениях, в сухих каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на кабель; прокладка в пучках;
рабочая температура эксплуатации - от -40 до +60 С;
температура прокладки - не ниже -15 С;
величина монтажных изгибов при прокладке - не менее 7 диаметров;
растягивающая нагрузка кабелей, Н/мм2, не более - 50 общего сечения токопроводящих жил;
относительное удлинение при разрыве изоляции, %, не менее - 300;
относительное удлинение при разрыве оболочки и защитного шланга, %, не менее - 125;
прочность при растяжении изоляции, МПа, не менее - 9;
усадка изоляции, %, не более - 5;
относительное удлинение при разрыве оболочки и защитного шланга после теплового старения, % не менее - 90;
прочность при растяжении оболочки и защитного шланга после теплового старения, % исходного значения, не менее - 70;
кабели должны быть защищены от прямого солнечного излучения;
не распространяют горение при прокладке в пучках;
срок службы кабеля в нормальных условиях эксплуатации - не менее 12 лет.

Электрические характеристики
электрическое сопротивление жил кабелей при 20 С, Ом/км, не более:
для жил диаметром 0,8мм - 36,6;
для жил диаметром 0,9мм - 28,8;
для жил диаметром 1,0мм - 23,3;
электрическое сопротивление изоляции жил, МОм/км, не менее - 5000;
испытательное напряжение между жилами в течение 1 мин. при частоте тока 0,05 кГц, В - 2500;
коэффициент затухания пар кабелей праной скрутки при 20 С, дБ/км, не более:
для жил диаметром 0,8мм - 1,18;
для жил диаметром 0,9мм - 1,04;
для жил диаметром 1,0мм - 0,94;
переходное затухание на ближнем конце между любыми парами кабеля на длине 300 м, дБ, не менее:
для 100% значений - 60,0;
для 80% значений - 62,0;
рабочая емкость, нФ/км, не более
пар кабелей парной скрутки - 100;
жил кабелей с одиночными жилами - 150.
