СБЗПАШв

Кабель для сигнализации и блокировки

ТУ 16.К71-287-2000

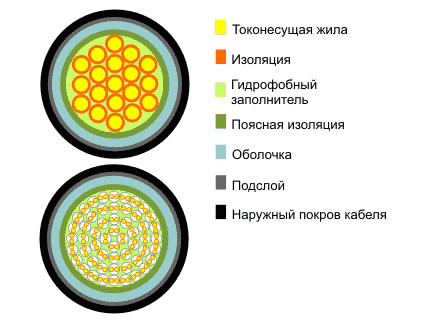

СБЗПАШв

Жила - медная мягкая проволока диаметром 0,9 или 1,0 мм
Изоляция - композиция изоляционного ПЭ высокого давления (ПВД)
Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Заполнение - гидрофобинол
Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка - прессованная алюминиевая трубка
Подслой битум, лента ПЭТФ
Наружный покров ПВХ пластикат

Назначение:
для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации и монтажа
прокладка - в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным усилиям, в районах не характеризующихся повышенным электромагнитным влиянием;
температура эксплуатации - от -50 до +60 С;
температура прокладки - не ниже -10 С;
величина монтажных изгибов при прокладке - не менее 15 диаметров;
относительное удлинение при разрыве неизолированной жилы, %, не менее - 15;
относительное удлинение при разрыве изоляции, %, не менее - 300;
относительное удлинение при разрыве защитного шланга, %, не менее - 125;
прочность при растяжении изоляции, МПа, не менее - 9;
прочность при растяжении защитного шланга МПа, не менее - 9;
усадка изоляции, %, не более - 5;
относительное удлинение при разрыве защитного шланга после теплового старения, %, не менее - 90;
прочность при растяжении защитного шланга после теплового старения, % исходного значения, МПа, не менее - 70;
кабели стойки к:
вибрациям вертикального и горизонтального направления с частотой от 5 до 100 Гц с ускорением до 9,8 м/с2;
вертикальным и горизонтальным ударам многократного действия с ускорением 29,4 м/с2 длительностью от 5 до 40 мс;
кабели должны быть защищены отпрямого солнечного излучения;
кабели не распространяют горение при одиночной прокладке;
срок службы кабеля в нормальных условиях эксплуатации - не менее 20 лет.

Электрические характеристики
электрическое сопротивление жил кабелей при 20 С, Ом/км, не более:
для жил диаметром 0,9 - 23,3;
для жил диаметром 1,0 - 28,8;
электрическое сопротивление изоляции при 20 С, МОм/км, не менее:
токопроводящих жил - 4000;
между контрольной жилой и оболочкой - 5;
омическая асимметрия в рабочих парах, Ом/км, не более:
для жил диаметром 0,9 - 0,8;
для жил диаметром 1,0 - 0,5;
испытательное напряжение между жилами в течение 1 мин., В - 2500;
рабочая емкость, нФ/км, не более:
пар кабелей парной скрутки - 70;
жил кабелей с одиночными жилами - 120;
коэффициент затухания пар кабелей парной скрутки, дБ/км, не более:
для жил диаметром 0,9 - 0,90;
для жил диаметром 1,0 - 0,85;
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ, не менее:
100% значений - 68;
90% значений - 72;
идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более - 0,70.
