СБЗПБ

Кабель для сигнализации и блокировки

ГОСТ Р 51312-99

СБЗПБ

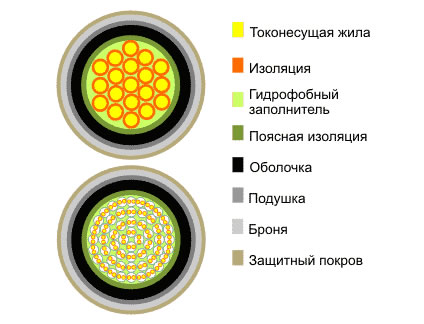

Жила - мягкая медная проволока диаметром 0,9 или 1,0 мм
Изоляция жил - композиция изоляционного ПЭ высокого давления (ПВД)
Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Заполнение - гидрофобинол
Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки
Оболочка - шланг из светостабилизированного ПВД
Подушка битум, крепированная кабельная бумага, битум, крепированная кабельная бумага, битум
Броня стальные или стальные оцинкованные ленты
Защитный покров битум, пропитанная кабельная пряжа, битум или вязкий подклеивающий состав, покрытие, предохраняющее витки кабеля от слипания

Назначение:
для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики с номинальным напряжением 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации и монтажа
прокладка - непосредственно в земле при повышенной влажности, а также при отсутствии значительных механических воздействий и растягивающих усилий;
рабочая температура эксплуатации - от -50 до +60 С;
температура прокладки - не ниже -10 С;
величина монтажных изгибов при прокладке - не менее 12 диаметров;
растягивающая нагрузка кабелей, Н/мм2, не более - 50 общего сечения токопроводящих жил;
относительное удлинение при разрыве изоляции, %, не менее - 300;
относительное удлинение при разрыве оболочки и защитного шланга, %, не менее - 300;
прочность при растяжении изоляции, МПа, не менее - 9;
усадка изоляции, %, не более - 5;
относительное удлинение при разрыве оболочки и защитного шланга после теплового старения, % не менее - 250;
прочность при растяжении оболочки и защитного шланга после теплового старения, % исходного значения, не менее - 70;
кабели должны быть защищены от прямого солнечного излучения;
срок службы кабеля в нормальных условиях эксплуатации - не менее 17 лет.

Электрические характеристики
электрическое сопротивление жил кабелей при 20 С и диаметрах 1,0 и 0,9 мм, Ом/км: - не более - 23,3 и 28,8 соответственно;
электрическое сопротивление изоляции жил, МОм/км, не менее - 4000;
испытательное напряжение между жилами в течение 1 мин., В - 2500;
рабочая емкость, нФ/км, не более:
пар кабелей парной скрутки - 100;
жил кабелей с одиночными жилами - 150;
коэффициент затухания пар кабелей парной скрутки, дБ/км, не более:
для жил диаметром 0,9 - 1,04;
для жил диаметром 1,0 - 0,94;
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ, не менее:
100% значений - 60;
90% значений - 62.
