КПГС

Кабель силовой для нестационарной прокладки общего назначения

ТУ 16.К73.05-93

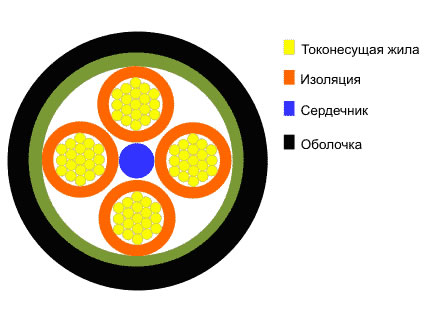

КПГС

Жила - медная проволока, допускается изготовление многопроволочных жил
Изоляция - резина типа РТИ-1
Сердечник - жилы кабелей сечением до 6 мм2 включительно скручены вокруг круглого резинового сердечника, а сечением 10 мм2 и более - вокруг профилированного резинового сердечника
Поясная изоляция - лента синтетической пленки
Оболочка - резина типа РШ-1

Назначение:
кабель повышенной гибкости предназначендля присоединения передвижных механизмов к электрическим сетям на напряжение 660 В переменного тока частотой до 400 Гц или постоянное напряжение 1000 В.

Условия эксплуатации и монтажа:
преимущественная область применения -при возможности воздействия на кабель раздавливающих нагрузок;
рабочая температура эксплуатации - от -50 до +50 С;
длительно допустимая температура нагрева жил - не более 75 С;
минимальные радиусы изгиба, не менее - 5 диаметров по оболочке.

кабели стойки к:
воздействию солнечного излучения;
вибрационным нагрузкам;
провода механически прочны;
выдерживают 30 000 циклов испытания на изгиб под токовой нагрузкой;
растягивающее усилие кабелей - не менее 19,6 Н на 1мм2 суммарного сечения всех жил;
срок службы кабелей - 4 года.

Электрические характеристики:
сопротивление изоляции жил при 20 С, МОм/км, не менее - 100.
