Кабель КГ 1х25. Технические характеристики

ТУ 16.К73.05-93
Кабель КГ 1х25. Технические характеристикиКабель КГ 1х25. Технические характеристики

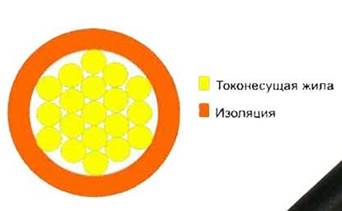

Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения
Изоляция - резина типа РТИ-1
Сердечник - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника
Оболочка - резина типа РШ-1
Назначение:
для присоединения различных передвижных механизмов к электрическим сетям на напряжение 660 В переменного тока частотой до 400 Гц или постоянное напряжение 1000 В.
Условия эксплуатации и монтажа:
рабочая температура эксплуатации - от -40 до +50 С;
длительно допустимая температура нагрева жил - не более 75 С;
минимальные радиусы изгиба, не менее - 8 диаметров по оболочке;
кабели стойки к:
воздействию солнечного излучения;
вибрационным нагрузкам;
провода механически прочны;
выдерживают 30 000 циклов испытания на изгиб под токовой нагрузкой;
растягивающее усилие кабелей - не менее 19,6 Н на 1мм2 суммарного сечения всех жил;
наработка кабелей - 4500 ч;
срок службы кабелей - 4 года.
Электрические характеристики:
сопротивление изоляции жил при 20 С, МОм/км, не менее - 50.
