КГВВ

Кабель управления общего назначения

ТУ 16-505.665-74

КГВВКГВВ

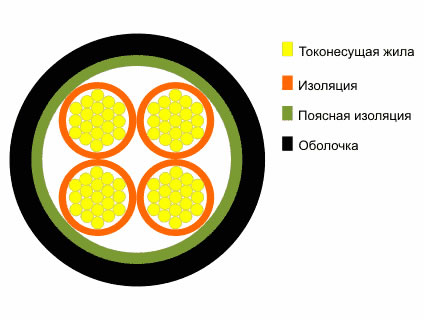

Жила - медная многопроволочная 3-4 класса гибкости, сечением от 0,5 до 6,0 мм2
Изоляция - изоляционный ПВХ пластикат
Сердечник - скручен из 3, 4, 5, 7, 10, 14, 19, 24, 30 или 37 изолированных жил
Поясная изоляция - поверх сердечника спирально наложена лента из ПТЭФ пленки
Оболочка - светотермостойкий ПВХ пластикат для оболочки

Назначение:
для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при переменном напряжении до 660 В/50 Гц или 1000 В постоянного тока.

Условия эксплуатации и монтажа
температура прокладки - не ниже -15 С;
рабочая температура эксплуатации - от -40 до +50 С;
длительная допустимая температура на жиле кабеля - не более 70 С;
минимальный радиус изгиба - кратный 15 диаметрам кабеля;
кабель стоек к воздействию относительной влажности воздуха до 98% при температуре 20 С;
срок службы кабеля в нормальных условиях эксплуатации - не менее 8 лет с момента изготовления.

Электрические характеристики:
электрическое сопротивление жил кабеля, Ом/км, не более:
сечением 0,50 мм2 - 40,5;
сечением 0,75 мм2 - 25,5;
сечением 1,0 мм2 - 21,8;
сечением 1,5 мм2 - 14,0;
сечением 2,5 мм2 - 8,05;
сечением 4 мм2 - 4,89;
сечением 6 мм2 - 3,11;
электрическое сопротивление изоляции, МОм/км, не менее:
сечением 0,5 - 1,5 мм2 - 10;
сечением 2,5, 4 мм2 - 9;
сечением 6 мм2 - 6.
