КУПР-П

Кабель управления общего назначения

ГОСТ 18404.2-73

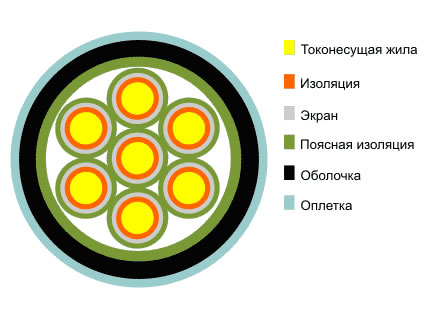

КУПР-П

Жила - отожженная медная проволока сечением от 0,35 до 1,5 мм2
Изоляция - ПВД
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
Оплетка - панцирная из стальной оцинкованнной проволоки

Назначение:
кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.

Условия эксплуатации и монтажа:
рабочая температура эксплуатации - от -50 (при изгибах от -30 С) до +70 С;
температура прокладки - не ниже -15 С;
кабели стойки к:
относительной влажности 98% при температуре -35 С;
поражению плесневыми грибами;
воздействию соляного тумана;
динамическому воздействию пыли;
акустическим шумам;
вибрационным, ударным и линейным нагрузкам;
повышенному атмосферному давлению;
кабели выдерживают:
пониженное атмосферное давление до 53 кПа;
50 осевых кручений на угол +/-180 С на длине 1 м;
100 перемоток при радиусе изгиба равным 5 диаметрам кабеля;
линейная осадка изоляции - не более 3 мм;
срок службы - 15 лет (95%- ный ресурс - 17 000 ч).

Электрические характеристики:
сопротивление изоляции жил при 20 С, МОм/км, не менее - 1000;
электрическое сопротивление жил, Ом/км:
сечением 0,35 мм2 - 57,0;
сечением 0,5 мм2 - 40,5;
сечением 0,75 мм2 -24,5;
сечением 1,0 мм2 - 18,1;
сечением 1,5 мм2 - 13,2;
испытательное напряжение переменного тока частоты 50 Гц, В - 1500.
