КСВПП-5е

Кабель • Lan-кабель

ТSh 64-05830150-12:2006

КСВПП-5КСВПП-5

Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
П - полиэтиленовая оболочка
5; 5 е - категория

Назначение:
Кабели предназначены для стационарной прокладки внутри зданий и сооружений с оболочкой из поливинилхлоридного пластиката, а так же для внешней прокладки с оболочкой из полиэтилена, для работы в частотном диапазоне до 100 МHz (категория 5 и 5е по стандарту ИСО/МЭК 11801).

Условия эксплуатации и монтажа:
Для кабеля марок КСВПП-5, КСВПП-5е монтаж кабеля производится при температуре не ниже -15°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.

Электрические характеристики:

Затухание на длине 100 m, dB, не более

Наименование
1Мгц
4Мгц
10Мгц
16Мгц
20Мгц
31,25Мгц
62,5Мгц
100Мгц
Категория 5
2,1
4,3
6,6
8,2
9,2
11,8
17,1
22,0
Категория 5e
2,0
4,1
6,5
8,2
9,2
11,7
17,0
22,0



Переходное затухание на ближнем конце, dB/100 m не менее

Наименование
1Мгц
4Мгц
10Мгц
16Мгц
20Мгц
31,25Мгц
62,5Мгц
100Мгц
Категория 5
62
53
47
44
42
40
35
32
Категория 5е
65,3
56,3
50,3
47,2
45,8
42,9
38,4
35,3

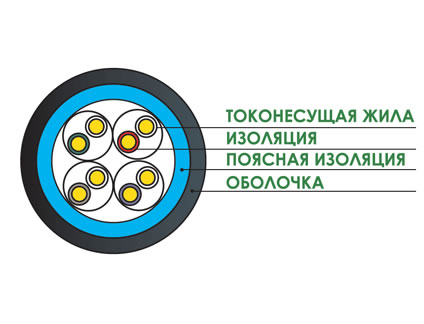

Техническая спецификация КСВПП-5; КСВПП-5е:

Число пар
и диаметр
проводников,
мм
Диаметр
токопроводящей
жилы,
мм
Номинальный
наружный
диаметр кабеля,
мм
Вес кабеля,
кг/км
Строительная
длина,
м
4*2*0,52
0,52 ± 0,010
6,74
36,72
100;
305;
500
