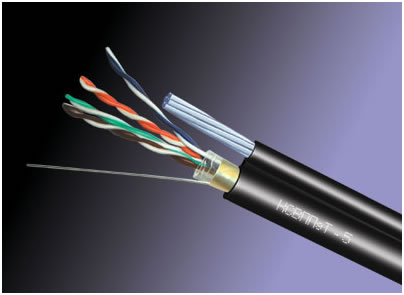

КСВППэТ-5

Кабель • Lan-кабель

ТSh 64-05830150-12:2006

КСВППэТ-5КСВППеТ

Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
П - полиэтиленовая оболочка
Э - экран
Т - трос
5; 5 е - категория

Число пар до 10
Витая пара: 2 скрученных вместе изолированных медных проводника, отличающихся по цвету.

Цветовая идентификация жил:
1 пара: бело-синяя/синяя
2 пара: бело-оранжевая/оранжевая
3 пара: бело-зеленая/зеленая
4 пара: бело-коричневая/коричневая
Сердечник: 4 пары скрученные вместе

Назначение:
Кабель для наружной прокладки. Предназначен для протягивания между опорами или зданиями на расстоянии до 100 м, соединения сегментов кабельной системы 5 категории.
Эксплуатируется при частотах до 100 МГц.
PBX,V.11, X.21, ISDN, Еthernet (10Bаsе-Т), АТМ-25/52/155 Мбит/с, 100VG-АnyLAN, Fast Еthernet (100ВАSЕ-ТХ), Тоken Ring 16/100 Мбит/с, Gigabit Еthernet (1000ВАSЕ-Т), Firewire 100 Мбит/с, 10 Gigabit Еthernet (10GBаsе-Т*), ATM LAN1,2 Гбит/с.

Условия эксплуатации и монтажа:
Для кабеля марок КСВППЭТ-5, КСВППЭТ-5е монтаж производится при температуре не ниже -15°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.

Электрические характеристики:

Затухание на длине 100 m, dB, не более

Наименование

1Мгц
4Мгц
10Мгц
16Мгц
20Мгц
31,25Мгц
62,5Мгц
100Мгц

Категория 5

2,1
4,3
6,6
8,2
9,2
11,8
17,1
22,0

Категория 5e

2,0
4,1
6,5
8,2
9,2
11,7
17,0
22,0

Переходное затухание на ближнем конце, dB/100 m не менее

Наименование

1Мгц
4Мгц
10Мгц
16Мгц
20Мгц
31,25Мгц
62,5Мгц
100Мгц

Категория 5

62
53
47
44
42
40
35
32

Категория 5е

65,3
56,3
50,3
47,2
45,8
42,9
38,4
35,3


Характеристики троса

Несущий стальной
оцинкованный трос

Кол-во и диаметр
стальных проволок

Диаметр троса
без оболочки,
мм

Толщина
изоляции,
мм

Диаметр троса
в оболочке,
мм

КСВППЭТ-5,
КСВППЭТ-5е 4х2х0,52

7х0,3 мм

0,9

0,7

2,3

КСВППЭТ-5,
КСВППЭТ-5е 10х2х0,52

7х0,5 мм

0,7

0,7

2,9


Характеристики оболочки

Тип оболочки

Описание

Полиэтилен (PE)
Плотность 0,934 g/cm 3

Применяется при изготовлении кабелей для прокладке вне помещений. Термостоек и стойкий к воздействию прямых солнечных лучей.


Характеристики экрана

Тип экрана

Описание

Алюмофлекс
толщиной 0,029 мм

Композиционный материал, состоящий из полимерной пленки, оклеенной с одной или двух сторон алюминиевой фольгой.


Механические характеристики

Максимальное растягивающее усилие троса

1000 Н

Разрывное усилие оболочки не менее

70 кгс/кв.см

Минимальный радиус изгиба

10 внешних диаметров


Техническая спецификация:

Наименование
Число пар
и диаметр
проводников,
мм
Диаметр
токо-проводящей
жилы,
мм
Номинальный
наружный
диаметр кабеля,
мм
Вес кабеля,
кг/км
Строительная
длина,
м
КСВППЭТ-5
КСВППЭТ-5е
4*2*0,52
0,52 ± 0,005
5,86
45,04
100;
305;
500
КСВППЭТ-5
КСВППЭТ-5е
10х2х0,52
0,52 ± 0,005
7,49
96,83
100;
305;
500
