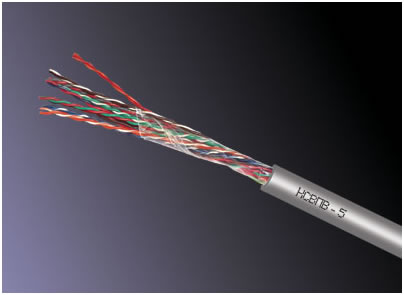

КСВПВ-5е
Кабель • Lan-кабель
ТSh 64-05830150-12:2006

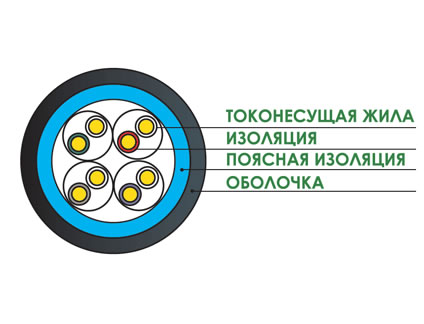

Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
В - в ПВХ оболочке
5; 5 е - категория
Количество пар: 2х2х0,50;4х2х0,52; 10х2х0,52; 16х2х0,52; 25х2х0,52.
Назначение:
Кабели предназначены для стационарной прокладки внутри зданий и сооружений с оболочкой из поливинилхлоридного пластиката, а так же для внешней прокладки с оболочкой из полиэтилена, для работы в частотном диапазоне до 100 МHz (категория 5 и 5е по стандарту ИСО/МЭК 11801).
Условия эксплуатации и монтажа:
Для кабеля марок КСВПВ-5, КСВПВ-5е монтаж кабеля производится при температуре не ниже 0°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.
Электрические характеристики:
- Сопротивление жил, пересчитанное на 100 m длины кабеля и температуру 20°С, не более 9,6 Ом;
- Омическая асимметрия жил в рабочей паре на длине 100 m не более 3%.
Затухание на длине 100 m, dB, не более
| Наименование | 1Мгц |
4Мгц |
10Мгц |
16Мгц |
20Мгц |
31,25Мгц |
62,5Мгц |
100Мгц |
| Категория 5 | 2,1 |
4,3 |
6,6 |
8,2 |
9,2 |
11,8 |
17,1 |
22,0 |
| Категория 5e | 2,0 |
4,1 |
6,5 |
8,2 |
9,2 |
11,7 |
17,0 |
22,0 |
Переходное затухание на ближнем конце, dB/100 m не менее
| Наименование | 1Мгц |
4Мгц |
10Мгц |
16Мгц |
20Мгц |
31,25Мгц |
62,5Мгц |
100Мгц |
| Категория 5 | 62 |
53 |
47 |
44 |
42 |
40 |
35 |
32 |
| Категория 5е | 65,3 |
56,3 |
50,3 |
47,2 |
45,8 |
42,9 |
38,4 |
35,3 |
Техническая спецификация КСВПВ-5е:
Число пар и диаметр проводников, мм |
Диаметр токопроводящей жилы, мм |
Номинальный наружный диаметр кабеля, мм |
Вес кабеля, кг/км |
Строительная длина, м |
2*2*0,50 |
0,5 ± 0,007 |
4,8 |
22,45 |
|
4*2*0,52 |
0,52 ± 0,010 |
6,74 |
36,72 |
100; 305; 500 |
10*2*0,52 |
8,23 |
80,0 |
||
16*2*0,52 |
10,15 |
119,54 |
||
25*2*0,52 |
14,50 |
179,42 |
Техническая спецификация КСВПВ-5; КСВПВ-5е:
Число пар и диаметр проводников, мм |
Диаметр токопроводящей жилы, мм |
Номинальный наружный диаметр кабеля, мм |
Вес кабеля, кг/км |
Строительная длина, м |
4*2*0,52 |
0,52 ± 0,010 |
6,74 |
36,72 |
100; 305; 500 |
