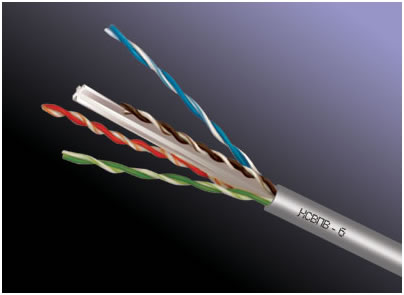

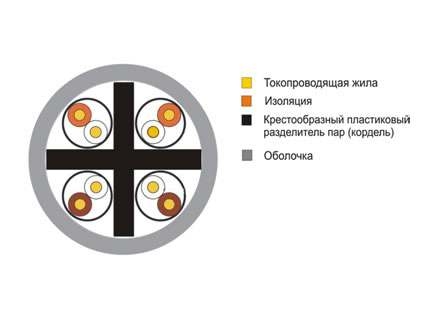

КСВПВ-6
Кабель • Lan-кабель
ТSh 64-05830150-12:2006
Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
В - в ПВХ оболочке
6 - 6 категория
Витая пара: 2 скрученных вместе изолированных медных проводника, отличающихся по цвету.
Цветовая идентификация жил:
1 пара: бело - синяя / синяя
2 пара: бело - оранжева / оранжевая
3 пара: бело - зеленая / зеленая
4 пара: бело - коричневая / коричневая
Назначение:
Кабель КСВПВ-6 изготавливается на основе неэкранированной и экранированной витой пары, предназначен для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры с оболочкой из ПВХ-пластиката, а так же для внешней прокладки с оболочкой из полиэтилена, для работы в частотном диапазоне до 250 МГц (категория 6).
PBX,V.11, X.21, ISDN, Еthernet (10Bаsе-Т), АТМ-25/52/155 Мбит/с, 100VG-АnyLAN, Fast Еthernet (100ВАSЕ-ТХ), Тоken Ring 16/100 Мбит/с, Gigabit Еthernet (1000ВАSЕ-Т), Firewire 100 Мбит/с, 10 Gigabit Еthernet (10GBаsе-Т*), ATM LAN1,2 Гбит/с.
Условия эксплуатации и монтажа:
Для кабеля КСВПВ-6 монтаж производится при температуре не ниже 0°С, не выше 50°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 8 минимальных наружных размеров (диаметров) кабеля.
Электрические характеристики:
- Сопротивление жил, пересчитанное на 100 m длины кабеля и температуру 20°С, не более 9,6 Ом;
- Омическая асимметрия жил в рабочей паре на длине 100 m не более 3%.
Затухание на длине 100 m, dB, не более
Наименование | 1 Мгц |
4 Мгц |
10 Мгц |
16 Мгц |
20 Мгц |
31,25 Мгц |
62,5 Мгц |
100 Мгц |
125 Мгц |
200 Мгц |
250 Мгц |
Категория 6 | 2,1 |
3,8 |
6,0 |
7,6 |
8,5 |
10,8 |
15,5 |
19,9 |
22,0 |
29,2 |
33,0 |
Переходное затухание на ближнем конце, dB/100 m не менее
Наименование | 1 Мгц |
4 Мгц |
10 Мгц |
16 Мгц |
20 Мгц |
31,25 Мгц |
62,5 Мгц |
100 Мгц |
125 Мгц |
200 Мгц |
250 Мгц |
Категория 6 | 72 |
63 |
57 |
54 |
53 |
50 |
45 |
42 |
41 |
38 |
36 |
Техническая спецификация КСВПП-6
Число пар и диаметр проводников, мм |
Диаметр токопроводящей жилы, мм |
Номинальный наружный диаметр кабеля, мм |
Вес кабеля, кг/км |
Строительная длина, м |
4*2*0,6 |
0,6 ± 0,005 |
6,22 |
40,7 |
100; 305; 500 |
