АПвАШв

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с пластмассовой изоляцией

ГОСТ 16442-80

АПвАШв

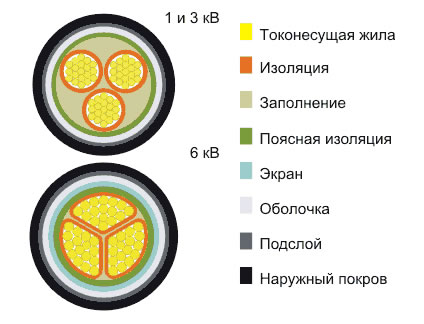

Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной; секторной или сегментной формы. Кабели на напряжение 6 кВ изготовляют только трехжильными
Изоляция - вулканизированный полиэтилен
Сердечник - скрученный из 3 или 4 изолированных жил. Выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 25 мм2 - с нулевой или заземляющей жилой
Заполнение - ПВХ пластикат или невулканизированная резиновая смесь
Поясная изоляция - выпрессована из ПВХ пластиката или наложена обмоткой из ПЭТФ или ПВХ пленки, допускается изготовление поясной изоляции из наложенных с перекрытием 2 лент ПЭТФ пленки и 2 лент крепированной бумаги
Экран (для кабелей на напряжение 6 кВ) - выпрессованный из электропроводящего материала, соответствующего материалу изоляции, толщиной не менее 0,2 мм либо выполненный обмоткой с перекрытием из лент электропроводящей прорезиненной ткани толщиной 0,3 мм или обмоткой с зазором из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм
Оболочка - алюминиевая по ГОСТ 24641
Подслой битум, лента ПЭТФ
Наружный покров ПВХ пластикат

Назначение:
передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 1; 3 и 6 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:
прокладка - в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 С. Не рекомендуется прокладка в земле;
монтажные радиусы изгиба при прокладке - не менее 15 наружных диаметров кабеля;
рабочая температура эксплуатации - от -50 до +50 С;
длительно допустимая температура нагрева жил при эксплуатации - 70 С;
допустимый нагрев жил в аварийном режиме - 80 С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы;
срок службы в нормальных условиях эксплуатации не менее 30 лет.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее: - 150;
сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 50;
максимальное рабочее напряжение электрической сети, кВ:
для кабелей на напряжение 1 кВ - 1,2;
для кабелей на напряжение 3 кВ - 3,6;
для кабелей на напряжение 6 кВ - 7,2.
