АВВГ-П

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с пластмассовой изоляцией

ГОСТ 16442-80

АВВГ-П

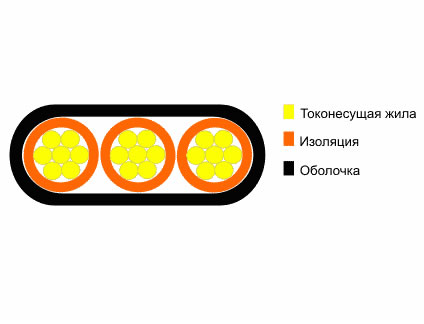

Жила - из мягкой алюминиевой проволоки, жилы уложены параллельно. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Оболочка - светотермостойкий ПВХ пластикат

Назначение:
передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:
прокладка - в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 С. Не рекомендуется прокладка в земле;
величина монтажных изгибов - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей;
рабочая температура эксплуатации - от -50 до +50 С;
длительно допустимая температура нагрева жил при эксплуатации - 70 С;
допустимый нагрев жил в аварийном режиме - 80 С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы;
срок службы в нормальных условиях эксплуатации - не менее 30 лет.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее:
при сечении 1 и 1,5 мм2 - 12;
при сечении 2,5-4,0 мм2 - 10;
при сечении 6,0 мм2 - 9;
при сечении 10-240 мм2 - 7;
сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 0,005;
максимальное рабочее напряжение электрической сети, кВ:
- для кабелей 0,66 кВ - 0,72;
- для кабелей 1 кВ - 1,2.
