Кабель NYM 3х 2.5 характеристики

Кабель силовой для стационарной прокладки на с пластмассовой изоляцией

ТУ 3521-009-05755714-98 соответствует DIN 57250

Кабель NYM 3х 2.5 характеристики

Кабель NYM 3х 2.5 характеристики

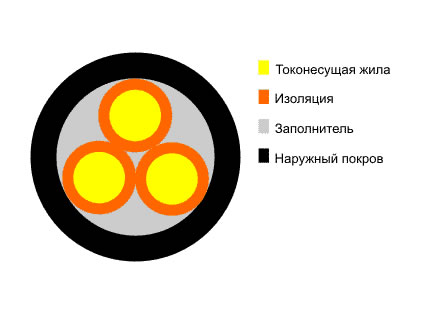

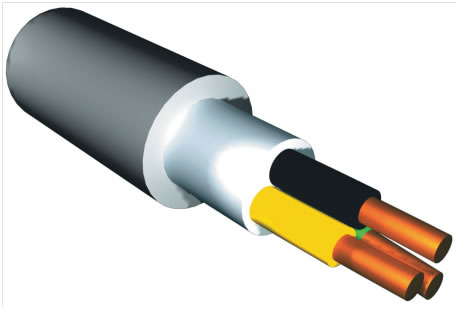

Жила - мягкая медная проволока
Изоляция - ПВХ пластикат
Заполнитель - резиновая смесь
Наружный покров - не поддерживающий горение ПВХ пластикат

Назначение:
предназначен для промышленного и бытового стационарного (открытого и скрытого) монтажа электропитания сетей на номинальное напряжение 0,66 кВ.

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов В1б, В1г, ВIIа, а также для осветительных сетей во взрывоопасных зонах класса В1а. Вид климатического исполнения кабелей УХЛ, категория размещения 1-5 по ГОСТ 15150-69.

Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 С;
минимальный срок службы в нормальных условиях эксплуатации - 30 лет;
преимущественные области применения - прокладка внутри помещений и на открытом воздухе. Применение вне помещений возможно только вне прямого действия солнечного света. Возможна прокладка кабеля поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, а также в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах;
температура прокладки - не ниже -5 С;
величина монтажных изгибов - не менее 4 диаметров по оболочке.

Электрические характеристики:

Номинальное напряжение: до 0,66 кВ.
Допустимая токовая нагрузка: на воздухе 28 А, в земле 37 А.
Наружный диаметр: 10,2 мм.
Минимально допустимый радиус изгиба: 4 диаметра кабеля.Температура эксплуатации кабеля: -50?С +50?С.
