ВБВ

Кабель силовой для стационарной прокладки на напряжение до 35 кВ с пластмассовой изоляцией

ТУ 16-К09.024-89

ВБВ

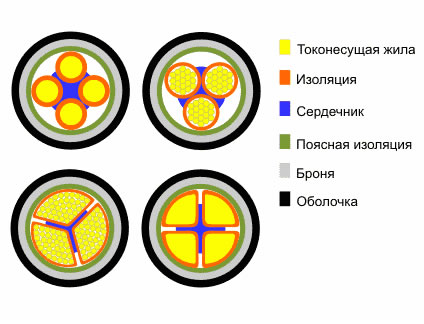

Жила - из мягкой медной проволоки. При сечении от 25 мм2 выполняется многопроволочной. Жила сечением до 16 мм2 изготовляется круглой; сечением 25 - 50 мм2 - круглой или секторной; сечением 70 - 120 мм2 - секторной. Многопроволочные секторные жилы уплотняют
Изоляция - ПВХ пластикат
Сердечник -профильный сердечник из ПВХ пластиката
Поясная изоляция - ПВХ пластикат
Броня - две стальные ленты
Оболочка - ПВХ пластикат

Назначение:
для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:
прокладка - непосредственно по металлическим конструкциям, лоткам, в коробах, по штукатурке, бетону, кирпичу и другим строительным основаниям с креплением скобами или клицами;
температура прокладки - не ниже -15 С;
монтажные радиусы изгиба при прокладке - не менее 7,5 наружных диаметров;
рабочая температура эксплуатации - от -50 до +50 С;
длительно допустимая температура нагрева жил при эксплуатации - +70 С;
допустимый нагрев жил при токах короткого замыкания - +160 С в течение 5 с;
срок службы - 30 лет.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее:сечением 1,5 мм2 - 12;
сечением 2,5-4,0 мм2 - 10;
сечением 6,0мм2 - 9;
сечением 10-240 мм2 - 7.
