ВВГз

ВВГз - Кабель силовой для стационарной прокладки на напряжение до 35 кВ с пластмассовой изоляцией

ГОСТ 16442-80

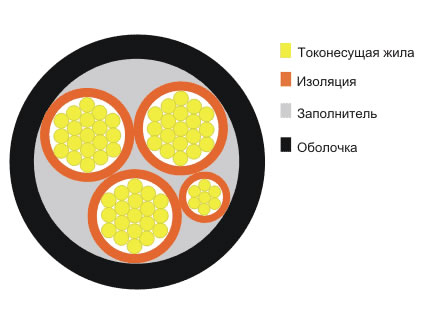

ВВГз

Жила - круглая из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Сердечник - скрученный из 2, 3 или 4 изолированных жил. Для трех- и четырехжильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Заполнитель - жгуты из ПВХ пластиката или невулканизированная резиновая смесь
Оболочка - светотермостойкий ПВХ пластикат

Назначение:
передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц, требующих уплотнения кабелей при вводе в электрооборудование.

Условия эксплуатации и монтажа:
прокладка - в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 С. Не рекомендуется прокладка в земле;
монтажные радиусы изгиба при прокладке - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей;
рабочая температура эксплуатации - от -50 до +50 С;
длительно допустимая температура нагрева жил при эксплуатации - 70 С;
допустимый нагрев жил в аварийном режиме - 80 С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы;
минимальный радиус изгиба:
для одножильных кабелей - 10 наружных диаметров;
для много жильных кабелей - 7,5 наружных диаметров;
максимально допустимая температура при токах короткого замыкания - 160 С;
срок службы в нормальных условиях эксплуатации не менее 30 лет.

Электрические характеристики:
сопротивление изоляции жил при температуре 20 С, МОм/км, не менее:
при сечении до 1,5 мм2 - 12;
при сечении 2,5-4,0 мм2 - 10;
при сечении 6,0 мм2 - 9;
при сечении 10-240 мм2 - 7;
сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 0,005;
максимальное рабочее напряжение электрической сети, кВ:
- для кабелей 0,66 кВ - 0,72;
- для кабелей 1 кВ - 1,2.
