БПВЛЭ

Провод бортовой распределительный

ТУ 16-505.911-76

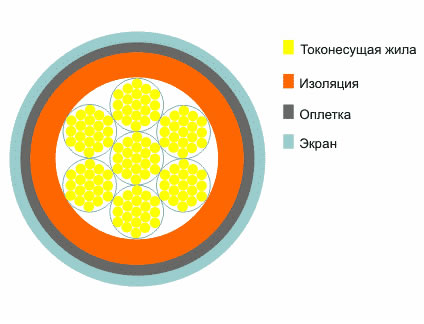

БПВЛЭ

Жила - медная луженая проволока
Изоляция - изоляционный ПВХ пластикат
Оплетка - хлопчатобумажная пряжа или комбинированная из антисептированной хлопчатобумажной пряжи и синтетических нитей в соотношении 1:1, плотность оплетки не менее 90%, пропитана лаком, расцветка сплошная: белая, голубая, желтая, красная
Экран - оплетка медными лужеными проволоками плотностью не менее 70%

Назначение:
провода низкого напряжения предназначены для монтажа бортовой сети средств авиации при номинальном напряжении до 250 В переменного токачастоты до 2 кГц или 500 В постоянного тока.

Условия эксплуатации и монтажа:
температура эксплуатации - от -60 до +70 С;
монтажные радиусы изгиба при прокладке при температуре -40 С, не менее:
для провода сечением до 1,5 мм2 - 5 наружных диаметров;
для провода сечением 2,5 мм2 и выше - 10 наружных диаметров;
провода стойки к:
истиранию;
вибрационным, ударным и линейным нагрузкам;
аккустическим шумам;
воздействию относительной влажности воздуха до 98% при температуре +40 С;
воздействию пониженного атмосферного давления до 6,7 МПа;
воздействию повышенного атмосферного давления до 3 атм;
воздействию смеси масла и бензина в течение 6 часов;
провода малогорючи;
95% ресурс, ч - 1500;
срок службы - 15 лет.

Электрические характеристики:
сопротивление жилы постоянному току, Ом/км, не более:
при сечении 0,35 мм2 - 58,0;
при сечении 10,0 мм2 - 2,0;
при сечении 95,0 мм2 - 0,2;
сопротивление изоляции 1 м провода, МОм, не менее
- сечением до 4мм2 - 500;
- сечением свыше 4 мм2 - 10;
испытательное напряжение переменного тока частоты 50 Гц, В - 1500.
